Les ponts roulants bipoutre sont conçus pour gérer des capacités plus importantes car ils sont robustes et peuvent être personnalisés en fonction de vos besoins et de vos conditions d'application..

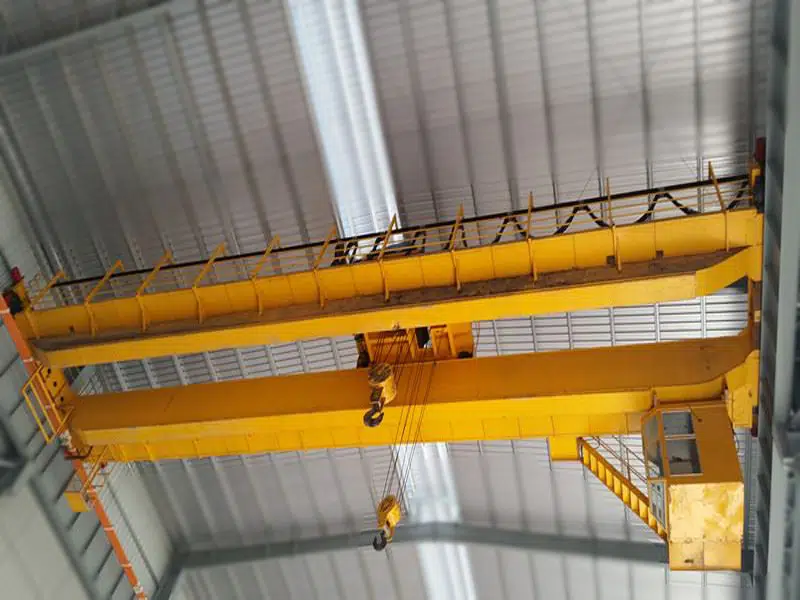

Pont roulant bipoutre avec crochet de grue, saisir le seau, force magnétique, pinces, et autres dispositifs à crochet inférieur, adapté à une utilisation dans la fabrication de machines, ateliers auxiliaires des usines métallurgiques, stockage, entrepôts, centrales, etc..
Les ponts roulants bipoutre ou ponts roulants bipoutre sont une solution de levage capable de manipuler des charges moyennes à lourdes de 5 tonnes à 550 tonnes. En général, les ponts roulants bipoutres sont recommandés pour manipuler des poids supérieurs à 10 tonnes.
Nous sommes le fabricant de grues bipoutre le plus adaptable, offrant une large gamme de modèles pour répondre à tous les besoins de levage. Tous nos ponts roulants bipoutres sont fabriqués sur commande, ce qui signifie qu'ils peuvent être personnalisés pour s'adapter à n'importe quelle taille et capacité de charge.
| Capacité de levage | 5 à 550 tonnes |
| Hauteur de levage | 8 à 32 mètre |
| Portée | 7.5 à 28.5 mètre |
| Vitesse de levage | 0.2-10.7 m/min |
| Vitesse de fonctionnement du chariot | 2.4-33 m/min |
| Vitesse de fonctionnement de la grue | 4.2-68 m/min |
| Options de contrôle de la grue | Commandes radio, taxi |
| Puissance de levage | électrique |
| Puissance de fonctionnement du palan | électrique |
| Puissance de fonctionnement de la grue | électrique |
| Devoir de travail | A3, A4, A5, A6, A7 |
Les ponts roulants bipoutre peuvent être équipés de trois palans possibles

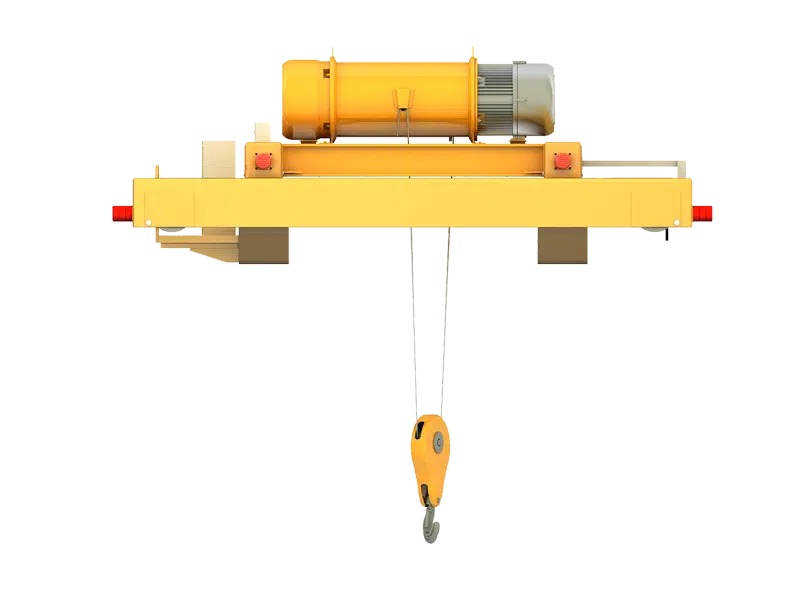

CD&Palan à câble métallique MD
Lorsqu'il est installé sur un pont roulant bipoutre, le CD WeiHuaCrane&Le palan à câble MD peut vous offrir une capacité de levage de 5 à 64 tonnes.
Les palans à câble CD vous offrent un choix de vitesse.
Les palans à câble MD vous offrent des options à deux vitesses.
CD&Les palans à câble MD sont faciles à installer et à entretenir, facile à utiliser, et rentable.
pont roulant bipoutre utilisant CD&Palan à câble MD, modèle LH, également connu sous le nom de pont roulant LH.

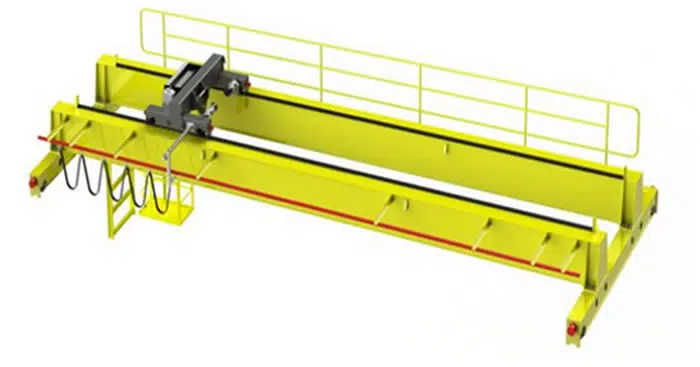

Ponts roulants bipoutre LH
Le pont roulant bipoutre LH est un pont roulant avec palan électrique (CD et MD) comme mécanisme de levage, avec une capacité de levage de 5 tonnes à 64 tonnes, et est utilisé pour la manutention générale et le levage de matériaux. La classe ouvrière aérienne du palan électrique est A3 à A5.
Palan à câble métallique NR
Lorsqu'il est installé sur un pont roulant bipoutre, le palan à câble WeiHuaCrane NR vous offre une capacité de levage de 5 à 80 tonnes.
Le palan à câble NR adopte une disposition en forme de C, qui a une utilisation de l'espace plus élevée et un entretien simple.
Pont roulant bipoutre utilisant un palan à câble NR, modèle QDX, également connu sous le nom de pont roulant QDX.
Ponts roulants bipoutre QDX
Le pont roulant bipoutre QDX est la dernière version du pont roulant, qui est conçu avec les normes FEM et développé sur la base des grues traditionnelles. Donc, Le pont roulant bipoutre QDX offre des performances inégalées, construction compacte, poids léger, sécurité, et fiabilité, Il a une efficacité d'exécution élevée et est largement utilisé dans tous les domaines..
En raison des avantages de conception, le pont roulant bipoutre QDX peut vous aider à réduire l'investissement initial dans la construction de l'usine, améliorer la productivité, réduire la charge de travail de maintenance de routine, réduire la consommation d'énergie, et obtenir un retour sur investissement plus élevé.
Chariot à treuil
Lorsqu'il est installé sur un pont roulant bipoutre, le chariot à treuil WeiHuaCrane vous offre une capacité de levage de 5 à 550 tonnes.
Pont roulant bipoutre utilisant un palan à câble NR, modèle QD, également connu sous le nom de pont roulant QD.
Couramment utilisé dans les grues de grande capacité pour de bonnes conditions de chargement.
Ponts roulants bipoutre QD
Les ponts roulants bipoutre QD peuvent soulever des charges allant de 5 tonnes à 550 tonnes. Ils sont largement utilisés pour le chargement et le déplacement de poids normaux dans des espaces transversaux fixes, et peut également être utilisé avec divers palans spéciaux pour des opérations spéciales.
Comparaison de trois ponts roulants bipoutres
Nom du produit
Capacité de levage
Conception
Concevoir les détails
La classe ouvrière
Hauteur de levage
Hisser
Vitesse de levage
Vitesse de déplacement du chariot
Vitesse de déplacement de la grue
Électricité
Entretien
Bruit
Poids total
Grue gauche
5 à 64 tonnes
moteur, réducteur, électrique intégré, Difficile à entretenir
CD&Le palan MD est l'équipement de support du pont roulant LD.
CHNT (origine de Chine)
La boîte de vitesses et le câble métallique doivent ajouter de l'huile chaque année. Il faudra arrêter la production pour maintenance.
Le plus populaire
Grue QDX
5 à 80 tonnes
moteur, réducteur, électricité séparée, facile à maintenir
Les palans NR sont l'équipement de support pour les ponts roulants QDX.
Schneider (France)
Sans entretien, pas besoin d'ajouter de l'huile 3 à 5 années
Grue QD
5 à 550 tonnes
moteur, réducteur, électrique intégré, Difficile à entretenir
Le chariot à treuil est l'équipement de support du pont roulant QD.
Schneider (France)
La boîte de vitesses et le câble métallique doivent ajouter de l'huile chaque année. Il faudra arrêter la production pour maintenance.
Les ponts roulants bipoutre servent
WeiHuaCrane peut fournir des solutions complètes pour les ponts roulants bipoutres, y compris la conception, production, installation, entraînement, entretien, réparation, etc..
Offre également un service OEM/ODM pour les ponts roulants bipoutres.
Les produits peuvent être personnalisés selon vos besoins individuels.
Veuillez nous faire part de vos idées ou fournir vos fichiers de conception et notre R&L'équipe D fera le reste.
Introduction
Un pont roulant bipoutre est un pont roulant à deux poutres (des ponts) s'étendant entre les pistes pour s'adapter à la largeur entre les grues. Les camions d'extrémité sont situés à l'extrémité de chaque poutre et déplacent la poutre et la grue sur toute la longueur de la piste.. Typiquement, les chariots et les palans fonctionnent au-dessus de la poutre.
Les ponts roulants bipoutres présentent plusieurs avantages par rapport ponts roulants monopoutre:
Les ponts roulants bipoutres augmentent la hauteur du crochet (la distance au-dessus du sol que la grue peut soulever) car le chariot est placé au dessus des deux poutres, alors que ponts roulants monopoutre sont généralement conçus avec la grue suspendue à la bride inférieure de la poutre de la grue.
Les ponts roulants bipoutre sont des ponts roulants à haute résistance avec une capacité de levage de 5 à 550 tonnes, qui sont utilisés pour les opérations de levage et de manutention en atelier, garages, postes de maintenance, usines d'assemblage, etc..
Que pouvons-nous vous offrir?
Capacité de levage: 5 tonne; 10 tonne; 16/3.2 tonne; 20/5 tonne; 32/5 tonne; 50/10 tonne; 75/20 tonne; 100/20 tonne; 125/32 tonne; 150/30 tonne; 160/32 tonne; 200/50 tonne; 250/50 tonne; 300/75 tonne; 350/80 tonne; 400/80 tonne; 450/100 tonne; 500/100 tonne; 550/100 tonne;

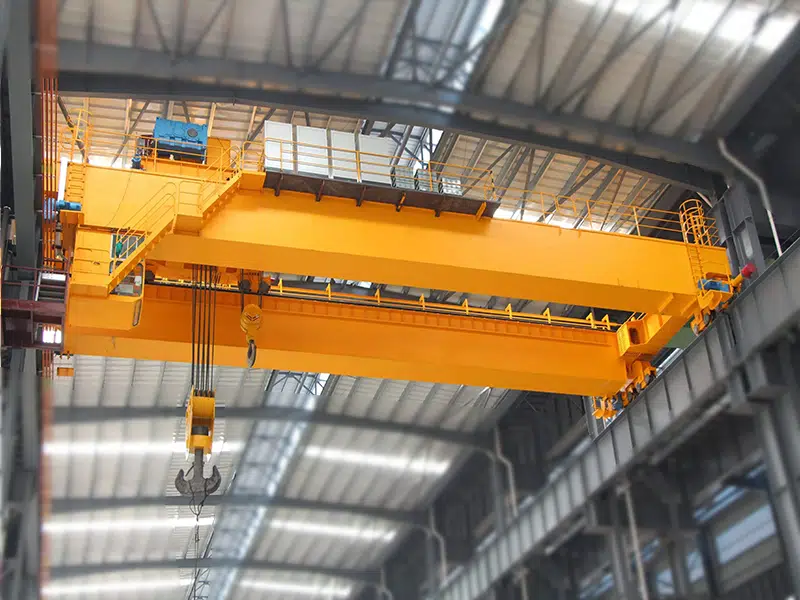

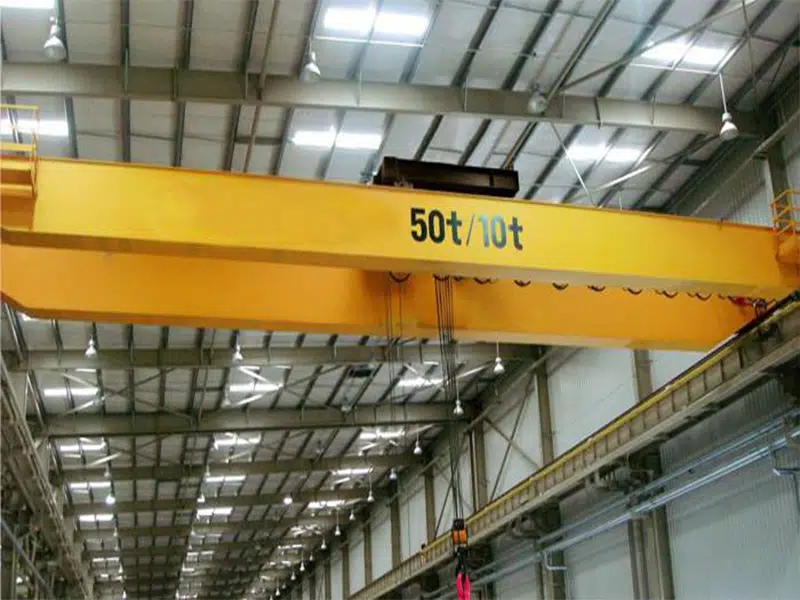

Exemple: 16/3.2tonne: Crochet double
Devoir de travail:
A5(Utilisé pour travailler pas si souvent, Tels que l'atelier général d'usinage et d'assemblage)
A6 (Utilisé dans des travaux beaucoup plus fréquents, tels que le levage auxiliaire dans les ateliers de métallurgie et de fonderie)
A7 (Utilisé dans les travaux intenses et le levage de métal chaud fondu)
Si vous ne pouvez pas répondre à vos besoins, vous pouvez nous contacter. Nous concevons et fabriquons des produits en série hors standard selon vos besoins.
L'objectif principal du pont roulant bipoutre?
Le pont roulant bipoutre est un gros équipement de manutention robuste fonctionnant sur des rails.
Le pont roulant bipoutre ne peut pas être utilisé dans des endroits inflammables spéciaux, explosif, et environnements corrosifs (matériel spécial de manutention, Pont roulant antidéflagrant).
Si vous êtes dans un secteur particulier, veuillez écrire votre secteur d'activité lorsque vous laissez un message, et nos ingénieurs personnaliseront un pont roulant qui répond aux normes de votre industrie.
Introduction du pont roulant bipoutre LH
Le pont roulant bipoutre LH est un pont roulant avec CD&Palan MD comme mécanisme de levage, avec une capacité de levage de 5 tonnes à 63 tonnes, et est utilisé pour la manutention générale et le levage de matériaux. Les grues LH sont classées A3 à A5.
Composition du pont roulant bipoutre LH
Le pont roulant bipoutre LH est principalement composé d'un châssis de pont, chariot, mécanisme de déplacement de grue, système de contrôle électrique, et autres composants de grue.
Application du pont roulant bipoutre LH
En tant qu'équipement de manutention courant, le pont roulant bipoutre LH est largement utilisé dans les ateliers d'usinage, entrepôts, mètres, ateliers, et d'autres endroits. Il peut également être utilisé en remplacement des ponts roulants bipoutres dans l'industrie textile., industrie alimentaire, etc.. ateliers de fabrication.
Avantages des ponts roulants bipoutre LH
Structure compacte, bonne rigidité,
Facile à utiliser, faible bruit,
faible hauteur sous plafond,
Poids léger, petite pression des roues,
Sûr et fiable,
Des looks charmants et plus encore.
Caractéristiques du pont roulant bipoutre LH
La structure bipoutre confère au pont roulant une résistance suffisante, rigidité et stabilité.
La conception de la poutre-caisson du rail intermédiaire répond pleinement à la résistance, raideur, et exigences de stabilité.
La structure simple de la poutre d'extrémité peut être facilement installée avec la poutre principale à l'aide de boulons à haute résistance.
Le mécanisme de levage adopte un palan électrique à câble métallique de haute qualité CD ou MD.
Un moteur à démarrage progressif avec un faible courant est utilisé avec le contrôle au sol.
Le dispositif d'entraînement indépendant à double moteur est adopté pour réduire l'usure du rail et réduire la possibilité que la roue sorte du rail..
Le moteur est directement contrôlé par l'entrepreneur, ce qui permet au moteur de réaliser une vitesse unique, double vitesse, et commande avant-arrière.
Le convertisseur de fréquence est utilisé pour modifier la fréquence et la tension de l'alimentation du moteur afin de réaliser la fonction de régulation de vitesse et de contrôle du moteur..
Plusieurs systèmes de protection de sécurité sont adoptés, y compris protection contre les courts-circuits, protection contre l'absence de tension, protection de l'interrupteur d'arrêt d'urgence, protection contre les surcharges, protection des limites de déplacement, protection de la chaîne à somme nulle, protection de mise à la terre, etc..
Introduction du pont roulant bipoutre QDX
Le pont roulant bipoutre QDX rencontre ses clients’ besoins en matière de manutention, toujours axé sur la qualité et l'innovation des produits, pour vous offrir une qualité, sûr, et des équipements de manutention fiables pour atteindre notre objectif de vous soulever rapidement et de créer plus de valeur pour le client. Le pont roulant bipoutre QDX est une innovation réussie pour nous pour y parvenir.
Le pont roulant bipoutre QDX est la dernière version du pont roulant, conçu selon les normes FEM et développé sur la base des grues traditionnelles. Donc, Le pont roulant bipoutre QDX offre des performances inégalées, construction compacte, poids léger, sécurité, et fiabilité, Il a une efficacité d'exécution élevée et est largement utilisé dans tous les domaines..
En raison des avantages de conception, le pont roulant bipoutre QDX peut vous aider à réduire l'investissement initial dans la construction de l'usine, Augmentation de la productivité, réduire la charge de travail de maintenance de routine, réduire la consommation d'énergie, et obtenir un retour sur investissement plus élevé.
Les ponts roulants bipoutre QDX ont une capacité de levage de 5 à 80 tonnes et qualités de travail A5 et A6. Les principaux paramètres sont les suivants pour votre référence, qui peut être personnalisé à partir des grues QDX.
WeiHuaCrane a développé le pont roulant bipoutre QDX avec le concept de conception de réduction des clients’ pertes dues à des problèmes de grue et à des temps d'arrêt, et ses principales caractéristiques sont les suivantes:
- Technologie avancée et performances fiables.
En tant que pionnier dans le développement d’équipements de manutention, nous innovons en matière d'équipements de levage avancés basés sur la technologie de pointe de l'industrie et sur une expérience de fabrication précieuse. Après de nombreux essais et améliorations, de nouveaux produits seront continuellement développés et lancés, garantir la qualité et la sécurité. Les ponts roulants bipoutres européens sont conçus pour aider les clients à augmenter leur productivité, réduire les coûts de maintenance, prolonger la vie professionnelle et maximiser le retour sur investissement.
- Conception compacte et modulaire, optimisez votre investissement
Le pont roulant bipoutre QDX présente les caractéristiques d'une structure compacte, poids léger, faible pression des roues, et répartition uniforme de la charge, ce qui peut réduire considérablement les coûts de construction et de chauffage et faciliter la maintenance. Comparé au pont roulant LH, la taille du pont roulant bipoutre QDX est réduite de 10% à 15% en fonction du poids de la charge. Plus la charge est lourde, plus la taille autorisée de la grue QDX est petite, plus il y a d'économies, et plus le retour sur investissement est élevé.
- Les idées vertes mènent à l’innovation, économiser de l'espace et de l'énergie
La structure compacte de la grue maximise la disponibilité de l'espace de travail.
Les composants et la durabilité de la grue vous évitent un entretien fréquent.
Un poids mort léger et une pression de roue inférieure réduisent la consommation d'énergie.
- Haute sécurité et fiabilité, entretien facile.
La qualité des ponts roulants bipoutres QDX est garantie par une technologie de pointe, équipement de traitement avancé, et des mesures et des inspections strictes de contrôle de qualité pour garantir la haute sécurité des grues. Le concept de conception de maintenance facile et sans entretien rend l'équipement de manutention facile à entretenir et à utiliser tout en offrant un avantage concurrentiel..
- Configuration personnalisée et large choix
Les ponts roulants bipoutre QDX sont disponibles dans des configurations personnalisées, avec des capacités allant de 5 à 80 tonnes. Treuils basculants personnalisables, dispositifs anti-balancement, dispositifs de positionnement automatique, dispositifs de surveillance de la maintenance des treuils, ou outils de diagnostic à distance. Nous pouvons également fournir à nos clients des solutions personnalisées et professionnelles grâce à notre technologie et notre expérience avancées..
Introduction du pont roulant QD
Comme l’un des équipements de manutention les plus couramment utilisés, Les ponts roulants QD sont des ponts roulants équipés de crochets comme outils de levage. Les ponts roulants QD ont une capacité de levage de 5 à 550 tonnes et une classe ouvrière de A4 à A7.

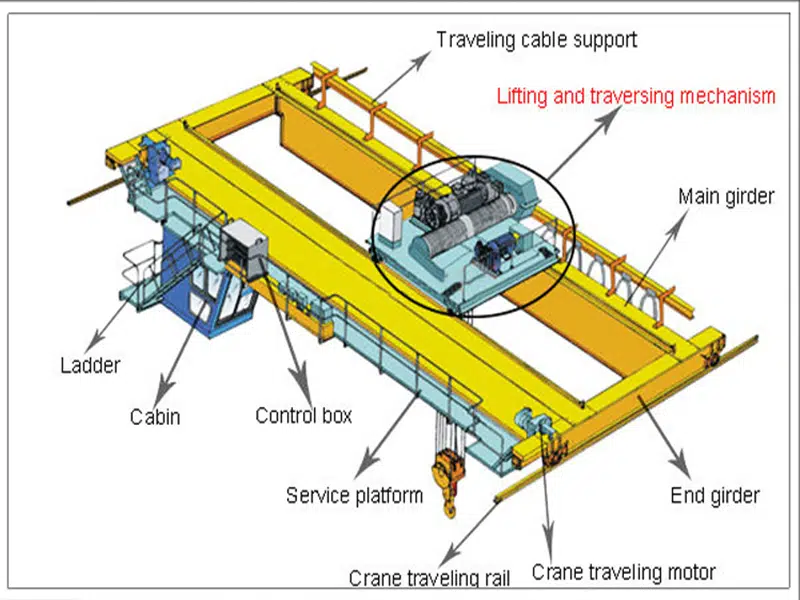

Assemblage de pont roulant QD
Le pont roulant QD est composé d'un pont roulant, mécanisme de déplacement de grue, chariot, équipement électrique, crochet de grue, et ainsi de suite.
Application du pont roulant QD
Les ponts roulants QD sont largement utilisés pour le chargement et le transport de poids normaux dans des espaces transversaux fixes et diverses grues spéciales lors d'opérations spéciales.. Cependant, il ne peut pas être utilisé dans des produits inflammables, explosif, ou environnements corrosifs.
Avantages du pont roulant QD
Structure compacte, style roman, et belle apparence
Bonne disponibilité et longue durée de vie
Volume élevé et classe ouvrière élevée
Fonctionnement flexible et large application
Haute sécurité et fiabilité
Qualité et prix compétitifs
crochet
Un crochet est un dispositif de manutention, un outil utilisé pour soulever et déplacer des charges. Le crochet peut être divisé en un seul, double, en forme de C, feuilleté, et ainsi de suite.
Le crochet unique est simple à fabriquer et est largement utilisé dans les grues.
Les crochets doubles sont souvent utilisés dans les grues de grande capacité pour s'adapter à de bonnes conditions de chargement.
Un crochet en stratifié est un crochet de charge assemblé à partir de plusieurs pièces ou segments individuels, contacté par des rivets. Le crochet d'empilage est principalement utilisé pour les charges volumineuses telles que le transport de substances liquides fondues dans la poche.
Caractéristiques
- Conception raisonnable, petite taille, Faible hauteur sous plafond
- Maximiser la hauteur de levage, pour jouer sur l'efficacité de l'atelier
- Poids mort léger, faible charge sur les roues.
- Technologie avancée, fonctionnel, Économe en énergie et efficace
- Contrôle de fréquence de la vitesse du moteur, voyage stable
Avantages de la grue WeiHuaCrane
- Un service plus professionnel: Si vous ne savez pas comment personnaliser, notre responsable commercial vous aidera à choisir le produit le plus adapté à vos besoins;
- Le meilleur pour toi: les ingénieurs professionnels personnalisent les produits en fonction de votre environnement utilisateur;
- Meilleur prix: Selon votre environnement utilisateur, etc., nous vous donnerons le produit le plus adapté, sauvegarder les fonctions inutiles, et vous aider à économiser de l'argent;
- Hauteur de levage personnalisée: Selon vos besoins, la hauteur de levage peut être personnalisée pour vous, qui peut être étendu, réduit, etc., ce qui vous convient le mieux;
- Fonction personnalisée: une télécommande sans fil peut être installée, ce qui est plus pratique à utiliser;
- Modifier l'alimentation: vous pouvez modifier l'alimentation (tension, fréquence, etc.) selon votre environnement;
- Installation sur site: Inquiet des erreurs d'installation, nous pouvons l'installation et la mise en service sur site;
- Conseils: Nous fournissons des vidéos d'utilisation et des manuels de maintenance détaillés;
- Remplacement des pièces vulnérables: des pièces plus vulnérables sont fournies afin que votre grue puisse être remplacée dans un premier temps lorsqu'elle est usée;
- Les pièces sont traitées séparément: après une utilisation à long terme, si certaines pièces sont endommagées, nous traiterons ces pièces pour vous et vous les enverrons;
Scénarios d'application
industrie sidérurgique
Les ponts de process pour l'industrie sidérurgique combinent des solutions de levage intelligentes avec une technologie de pointe et ne nécessitent aucun entretien de routine. Nos plans de service adaptables peuvent également améliorer votre productivité globale.
Grues pour aciéries et aciéries
Grues de distribution, grues à dalles, grues à ferraille, grues de poche, grues industrielles pour la manutention de billettes et de lingots, grues industrielles pour la manutention de bobines, grues de chargement de 5 à 74 tonnes, grues de fonderie de 20 à 600 tonnes, poutre de charge des grues, etc..
Différents appareils de levage pour l'industrie sidérurgique
En tant que fabricant professionnel de grues industrielles, WeiHuaCrane fournit les équipements et outils de manutention de l'acier suivants pour la manutention des matériaux dans l'industrie sidérurgique, y compris:
Grues c Crochets, prises, pinces à bobines, et équipements et outils de manutention de bobines:
Crochet de levage pour louche
Palans à tôles et palans à tôles d'acier, électro-aimants de grue, électro-aimants ronds, poutres porteuses, aimants de levage permanents pour la manipulation de tôles d'acier, feuilles, dalles, bobines, bobines, tuyaux:
Grappins pour ferraille d'acier
Industrie de fabrication du caoutchouc et du plastique
Pour la manutention des matériaux dans l'industrie du caoutchouc et du plastique, les grues industrielles courantes comprennent les ponts roulants industriels standard, portiques, et potences, ainsi que des types de grues tels que les palans industriels à chaîne et les palans à câble.
Construction navale
Les grues des chantiers navals et de la construction navale peuvent vous aider. Les grues industrielles des chantiers navals et de la construction navale sont utilisées pour la manutention des matériaux dans les chantiers navals pendant la construction navale.
Ciment, verre, brique, manutention du béton
Manipulation du ciment, verre, briques, et béton avec grues industrielles. Pour la manutention dans l'industrie, les grues industrielles couramment utilisées comprennent les ponts roulants industriels de base, portiques, et potences, ainsi que des palans à chaîne industriels, palans à câble, et autres types d'engins de levage.
Industrie automobile
Pour la manutention dans l'industrie, les ponts roulants industriels les plus couramment utilisés sont les ponts roulants industriels traditionnels, portiques, et potences, ainsi que d'autres types de grues telles que les palans industriels à chaîne et les palans à câble.
Industrie de la biomasse, scories, boue, industrie de transformation de la paille
Utiliser des grues industrielles à biomasse pour traiter les déchets, scories, boue, et bottes de paille. Poubelle, déchets, scories, boue, bottes de paille, et autres déchets sont traités par des grues industrielles biomasse pour les déchets des industries de l'énergie et de la biomasse. Fournir des grues industrielles d'élimination automatique des déchets, grues industrielles d'élimination des scories, grues industrielles d'élimination des boues, grues industrielles pour l'élimination des bottes de paille, grues industrielles de traitement de la biomasse, et autres types de grues industrielles à biomasse.
industrie du divertissement
Les ponts roulants industriels et les équipements de levage vous permettent d'acquérir une position élevée dans l'industrie du divertissement. Les ponts roulants montés au plafond avec grues de scène pour l'industrie du divertissement sont largement utilisés dans les studios, étapes, aquariums et sections thématiques, etc..
Industrie du gaz et du pétrole
Dans l'industrie du gaz et du pétrole, il existe plusieurs types de grues industrielles et de grues utilisées pour la manutention. Les grues et palans industriels offrent une excellente sécurité et stabilité pour la manutention des matériaux dans les industries du gaz et du pétrole.. Les coûts de manutention peuvent être réduits en utilisant des grues et des palans industriels dotés de capacités portables..
Industrie de l'électricité et de l'énergie
Pour l'industrie électrique, des services de grues industrielles sont disponibles. Pour l'industrie électrique, des services de grues industrielles sont disponibles. Les services de grues industrielles du secteur de l'énergie et des grues industrielles peuvent vous aider à économiser de l'argent tout en améliorant l'efficacité et la sécurité.. Grues isolées, grues électrolytiques en aluminium, grues monopoutre antidéflagrantes, grues bipoutres antidéflagrantes, et les grues antidéflagrantes sont tous des exemples de grues industrielles spécialement construites.
Industrie agroalimentaire
Grues sanitaires, nettoyer les grues, et les palans sont utilisés dans l'industrie alimentaire et des boissons. L'hygiène est une nécessité dans l'industrie agroalimentaire. Les palans et autres équipements mécaniques sont généralement évités dans le processus de fabrication des aliments afin d'éviter la contamination des aliments par des particules étrangères.. Les ponts roulants couramment utilisés dans l'industrie agroalimentaire sont des ponts de nettoyage, grues sanitaires, etc..
Industrie du marbre et de la pierre
Il existe plusieurs types de grues en marbre parmi lesquelles choisir, y compris les ponts roulants industriels et les portiques industriels d'une capacité de levage allant jusqu'à 550 tonnes. Vous pouvez acheter du matériel de levage de marbre à haute efficacité, haute précision, haute sécurité, et faible bruit, adapté à la manipulation du marbre en intérieur et en extérieur.
Industrie métallurgique
Pour l'industrie sidérurgique, traitement des types de ponts roulants bipoutres pour poches chaudes, produits en acier à haute température, plaques d'acier finies, blocs, et des cubes, sont les types d'acier conçus pour garantir une sécurité et une efficacité élevées dans votre manutention de matériaux.
industrie minière
Les grues industrielles minières assurent la sécurité de vos charges. Les grues minières sont conçues pour une manutention efficace des matériaux dans l'industrie minière en milieu confiné, environnements difficiles avec la sécurité à l'esprit pour éviter les accidents de grues industrielles. Les grues industrielles minières sont votre protection contre le levage! Treuils électriques miniers, grues à benne, grues monopoutre antidéflagrantes, grues antidéflagrantes à double poutre, et palans antidéflagrants existe-t-il des grues industrielles spécialement conçues.
industrie du papier
La manutention du papier est assurée par des grues industrielles dans un environnement sensible, hygiénique, et de manière efficace. La manutention des matériaux dans les usines de papier nécessite des grues industrielles de traitement. Les grues de l'industrie de transformation manipulent efficacement vos bobines, propre, et doucement, protéger votre production papier contre les dommages.
Industrie pétrochimique
Pour l'industrie pétrochimique, 5-25 tonnes de grues à cokéfaction, grues monopoutre antidéflagrantes, grues antidéflagrantes à double poutre, et les palans antidéflagrants sont largement utilisés dans les applications industrielles.
industrie de l'énergie éolienne
Grues industrielles: grues industrielles pour soulever l'énergie éolienne, grues industrielles pour le levage grues industrielles pour le levage en toute sécurité de l'énergie éolienne. Grues industrielles Grues industrielles pour l'énergie éolienne pour une sécurité élevée et une manutention efficace des matériaux. Grues industrielles de levage pour l'installation et la maintenance d'éoliennes. Grues industrielles spécialement conçues: portiques en treillis, portiques extérieurs robustes, grues extérieures
Industrie du traitement des déchets
Grues industrielles à grappin pour la gestion des déchets. 5 à 25 des tonnes de grues industrielles pour la manipulation des déchets garantissent votre efficacité, sécurité, et fiabilité.
Bois de sciage, industrie du bois
Grues industrielles pour la manutention des grumes | Grues industrielles en rondins pour l'industrie de transformation du bois – Équipement de grue industrielle spécialement conçu pour l'industrie du bois: Grues à pince Vérifiez les grues industrielles à grumes maintenant.
Portiques industriels pour métros, métros, et tunnels
20 tonnes, 30 tonnes, 40 tonnes, et 50 des tonnes de portiques industriels sont typiques pour la manutention des matériaux dans les tunnels, métros, métros, et autres constructions.
Structure principale et fonctionnalité
Se compose principalement d'un pont, chariot, mécanisme de déplacement de grue, système électrique, etc..
Il existe trois principaux mécanismes de fonctionnement: mécanisme de levage, mécanisme de déplacement du chariot, et mécanisme de déplacement de la grue. Et chacun d'eux est équipé de moteurs séparés pour son propre entraînement. Pour grues de 5 et 10 tonnes, normalement, les grues à crochet unique n'ont qu'un seul ensemble de mécanismes de levage. Pour grues 16/3,2~50/10t, il y a deux mécanismes de levage principaux et auxiliaires séparés avec deux crochets.
Le crochet principal est utilisé pour soulever des objets lourds et un crochet auxiliaire peut être utilisé pour les objets plus légers.. Et le crochet auxiliaire peut également être utilisé pour aider le crochet principal à basculer et à retourner la pièce.. Il faudrait faire plus attention à ne jamais permettre à deux crochets de soulever deux objets en même temps. Il est interdit au poids de l'objet de dépasser la capacité de levage nominale du crochet principal lorsqu'ils travaillent ensemble.
Cadre de pont
Composé de la poutre principale, poutre d'extrémité, planche à pied, colonne, cage d'essai, cabine, et sa plateforme.
Poutre principale
Type de caisson soudé double la poutre principale.
La poutre d'extrémité principale est contactée par des boulons à haute résistance.
La poutre principale peut être une poutre de rail normale ou une poutre hors-piste.
La structure métallique adopte un procédé de prétraitement de l'acier, Inspection aux rayons X ou aux ultrasons des soudures bout à bout du revêtement et de l’âme de la poutre principale.
Poutre d'extrémité
La poutre d'extrémité est un tube rectangulaire soudé par une plaque d'acier de haute qualité.
La poutre d'extrémité principale est contactée par des boulons.
L'ensemble du pont est séparé en deux morceaux pour le transport et l'installation.
Autres
Poser le rail sur le couvercle supérieur pour le déplacement du chariot.
Installez le mécanisme de déplacement de la grue sur le côté de la passerelle qui entre en contact avec la poutre principale.
Installez le fil coulissant du chariot de l'autre côté.
Il y a une rampe à l’extérieur de la passerelle afin d’assurer la sécurité de l’opérateur lors de l’entretien.
La cabine est généralement suspendue sous le pont avec un équipement de commande électrique et principalement à l'usage de l'opérateur..
Chariot
Se compose d'un cadre de chariot, mécanisme de levage, mécanisme de déplacement du chariot, etc..
Cadre de chariot
Soudé en tôle d'acier à haute intensité et forte rigidité.
Equipé d'un mécanisme de levage et d'un mécanisme de déplacement du chariot.
Mécanisme de levage
Un ensemble de dispositifs d'entraînement indépendants pour crochet simple et deux dispositifs d'entraînement séparés pour crochet double (principal et auxiliaire).
Principe de fonctionnement du mécanisme de levage, grâce à la rotation à grande vitesse du moteur spécial de grue de type YZR, et réducteur à engrenages à développante d'entraînement par accouplement à engrenages. Ensuite, l'arbre à basse vitesse du réducteur fait tourner le tambour du câble métallique.. Tant que le contrôle des moteurs et leur rotation positive et négative peuvent réaliser la fonction de levage du crochet.
Afin d'assurer la sécurité et la fiabilité du mécanisme de levage, le frein est installé sur l'arbre rapide du réducteur. Et le limiteur de charge est installé sur le socle de roulement qui supporte le tambour pour éviter les surcharges. Le dessin mécanique est le suivant:
- Limitation principale de surcharge;
- Moteur de levage principal;
- Accouplement du mécanisme de levage principal;
- Tambour de levage principal;
- Accouplement de roue de frein de levage principal;
- Frein de levage principal;
- Réducteur de levage principal.
Mécanisme de déplacement du chariot
Principe de fonctionnement du mécanisme de déplacement du chariot, le réducteur vertical à développante entraîné par un moteur. L'arbre à basse vitesse du réducteur entre en contact avec la roue active du châssis du chariot de manière à entraîner de manière centralisée. Le moteur adopte un engrenage à double sortie et il y a un frein à une extrémité.
Il y a quatre roues installées sous le chariot. Deux d'entre elles sont des roues actives et les autres sont des roues motrices.. Les appareils de conduite comprennent
1. Moteur; 2. Frein; 3. Réducteur; 4. Arbre de compensation; 5. Couplage; 6. roues, etc..
Mécanisme de déplacement de grue
Quatre roues mobiles sont installées de chaque côté des deux poutres d'extrémité.. Deux d'entre elles sont des roues actives et les autres sont des roues motrices.. Le dispositif d'entraînement des roues actives est installé sur la passerelle. Adoptons ici deux ensembles de dispositifs d'entraînement indépendants symétriques et nous les appelons respectivement entraînés..
Le réducteur adopte un engrenage à arc circulaire dont la capacité de charge est supérieure à celle du réducteur à développante du même type.. Tous les mécanismes adoptent un roulement avec A.C.. frein à bloc électromagnétique.
Les appareils de conduite comprennent 1. Réducteur; 2. Moteur; 3. Frein; 4. Couplage; 5. Couplage; 6. roues, etc. sont illustrés dans le dessin mécanique comme suit:
La contact des pièces mécaniques adopte toutes un accouplement à engrenages. De cette façon, il peut bien fonctionner grâce à un accouplement à engrenages compensé même s'il y a une erreur provoquée lors de la fabrication et de l'installation ou une déviation entre les pièces causée par la déformation du pont lors du chargement.
Support d'axe de roue actif et mené sur le boîtier de roulement angulaire pour un montage et une maintenance aisés.
Autre équipement
Pare-chocs
Les pare-chocs de la grue sont installés aux deux extrémités des deux poutres d'extrémité. Les pare-chocs du chariot sont installés sous le châssis du chariot, et généralement un tampon en polyuréthane. Peut également choisir selon les exigences du client. Utilisé pour réduire le risque de collision entre deux grues sur la même portée ou l'influence de l'impact provoqué lorsque le chariot atteint la position limite aux deux extrémités..
Cadre de fil de conducteur de grue
Afin d'éviter que le crochet ou le câble métallique n'entre en collision avec l'alimentation haute tension lorsque le chariot fonctionne en position limite, le filaire conducteur de la grue est installé à l'extrémité proche d'une alimentation électrique sous les deux poutres principales du pont.
Pantographe de grue
Le pantographe est installé au bas de la poutre principale. La ligne électrique est installée dans les trois ensembles de collecteurs de courant pour alimenter l'ensemble de la grue..
Système électrique
La disposition du boîtier de commande électrique est raisonnable, facile à réparer
Ligne de chariot de sécurité ou ligne de chariot d'angle en acier
Les câbles externes sont équipés d'un numéro de ligne de marque
La puissance de déplacement du chariot est fournie par un câble plat
Le conducteur est une ligne coulissante en acier ou en forme de C
Ligne de touche coulissante de sécurité avec un taux de conductivité élevé et une faible chute de pression; collecteur de courant à grande vitesse.
Le levage et la grue peuvent être contrôlés indépendamment; peut également travailler séparément ou ensemble.
Fin de course et interrupteur de sécurité
Grue voyageant, chariot voyageant, et les mécanismes de levage sont tous équipés de fins de course pour limiter la distance de déplacement de chaque mécanisme.
Le circuit sera coupé lorsque le fin de course fonctionnera, puis la machine s'arrête. Il se déplacera dans la direction opposée lors de la remise sous tension.. Ainsi, assurer la sécurité.
n afin de prévenir les opérateurs et le personnel de maintenance de l'accident, l'interrupteur de sécurité est installé sur la porte d'accès de la passerelle qui mène de la cabine au pont, et aussi sur le garde-corps qui mène à la poutre d'extrémité.
Mode de fonctionnement
Commande en cabine et commande au sol
Cabine spéciale pour pont roulant ou salle de pilotage de capsule, vision ouverte, fonctionnement confortable.
Le câble a un style ouvert, style proche, peut se fixer à gauche ou à droite
La cabine est suspendue sous la passerelle latérale du pont roulant, à proximité de la poutre d'extrémité.. À l’intérieur se trouve l’équipement de contrôle de chaque mécanisme, Tableau de distribution, interrupteur d'urgence, bouton-poussoir de sonnerie, etc..
Contrôle au sol (filaire ou à distance), sans chauffeur professionnel
Choisissez en fonction des différentes exigences du client
Fonctions optionnelles
Vitesse régissant chaque mécanisme de commande (1:10 ou plus)
Limiteur de surcharge, affichage de l'alarme, pesée de charge, et afficher
Limiteur de hauteur
Changement d'éperon de crochet de crochet principal et auxiliaire pour chariot simple
Lubrification centrale
Contrôle par API, détection de fautes, afficher les enregistrements, et système d'impression
Tableau des paramètres du pont roulant électrique à double poutre
| Capacité | Portée | Hauteur de levage | Vitesse de levage | Vitesse du chariot | Vitesse de la grue | Devoir de travail | Type de piste |
| S(m) | m | m/min | m/min | m/min | |||
| 5 tonne | 10.5~31,5 | 6~30 | 8(0.8/8） | 20(30) | 20(43) | A3 ~ A4 | P30 |
| 10 tonne | 10.5~31,5 | 9~30 | 7(0.7/7) | 20(30) | 20(43) | A3 ~ A4 | P30 P38 |
| 16 tonne | 10.5~31,5 | 9~30 | 3.5(0.35/3.5) | 20(30) | 20(43) | A3 ~ A4 | P38 |
| 20 tonne | 10.5~31,5 | 9~30 | 3.3(0.33/3.3) | 20(30) | 20(43) | A3 ~ A4 | P38 P43 |
| 25 tonne | 10.5~31,5 | 9~24 | 3(0.3/3) | 20(30) | 20(43) | A3 ~ A4 | P43 |
| 32 tonne | 10.5~31,5 | 9~24 | 3(0.3/3) | 20(30) | 20(43) | A3 ~ A4 | P43 |
| 40 tonne | 10.5~31,5 | 9~20 | 2.3(0.23/2.3) | 20(30) | 20(43) | A3 ~ A4 | P43 QU70 |
| 50 tonne | 10.5~31,5 | 9~20 | 1.8(0.18/1.8) | 20(30) | 20(43) | A3 ~ A4 | P43 QU70 |
| Capacité de levage | Portée | Hauteur de levage | Vitesse de levage | Vitesse du chariot | Vitesse de la grue | Devoir de travail | Type de piste |
| S(m) | m | m/min | m/min | m/min | |||
| 5 tonne | 10.5~31,5 | 6~16 | 11.5 | 37.2 | 70.6 | A3 ~ A7 | P38 |
| 10 tonne | 10.5~31,5 | 6~16 | 8.5 | 37.4 | 70.6 | A3 ~ A7 | P38 P43 |
| 16 tonne | 10.5~31,5 | 6~16 | 7.9 | 40.1 | 74.3 | A3 ~ A7 | P43 |
| 20 tonne | 10.5~31,5 | 6~16 | 7.2 | 40 | 75.1 | A3 ~ A7 | P43 |
| 32 tonne | 10.5~31,5 | 6~18 | 6 | 37 | 64.9 | A3 ~ A7 | QU70 |
| 50 tonne | 10.5~31,5 | 6~16 | 6 | 31.3 | 58.5 | A3 ~ A7 | QU80 |
| 75 tonne | 10.5~31,5 | 6~20 | 3.9 | 31.3 | 61 | A3 ~ A7 | QU100 |
| 100 tonne | 13~31 | 6~20 | 3.1 | 33.6 | 61.8 | A3 ~ A7 | QU100 |
| 125 tonne | 13~31 | 6~20 | 3.9 | 33 | 62.3 | A3 ~ A7 | QU100 |
| 160 tonne | 13~31 | 6~22 | 3.5 | 40 | 68 | A3 ~ A7 | QU120 |
| 200 tonne | 13~31 | 6~20 | 2.6 | 32 | 48 | A3 ~ A7 | QU120 |
| 250 tonne | 13~31 | 6~20 | 2.2 | 32 | 50 | A3 ~ A7 | QU120 |
| 300 tonne | 13~31 | 6~24 | 2.4 | 28 | 42 | A3 ~ A7 | QU120 |
| 350 tonne | 13~31 | 6~24 | 2.2 | 28 | 42 | A3 ~ A7 | QU120 |
| 400 tonne | 13~31 | 6~24 | 2.6 | 31 | 45 | A3 ~ A7 | QU120 |
| 450 tonne | 13~31 | 6~24 | 2.1 | 27 | 42 | A3 ~ A7 | QU120 |
Vidéo sur les ponts roulants bipoutres QDX
Un pont roulant antidéflagrant vendu à une usine de laine en Australie
Weihuacrane vend des grues antidéflagrantes à l'usine australienne de transformation de la laine Weihuacrane, un fabricant et exportateur leader de grues en Chine, a récemment annoncé un accord majeur avec Swan Wool Processors, une usine australienne de transformation de la laine située à Fremantle East, Australie occidentale. Conformément à l'accord, Weihuacrane fournira à Swan Wool Processors plusieurs ponts roulants antidéflagrants…
Comment construire un pont roulant
Introduction Un pont roulant, également connu sous le nom de pont roulant, est un type de grue industrielle qui fonctionne en hauteur, utiliser des pistes parallèles et un pont mobile pour soulever et déplacer de lourdes charges. Les ponts roulants sont couramment utilisés dans la fabrication, construction, expédition, et d'autres industries où de grandes, les matériaux lourds doivent être déplacés rapidement et efficacement….
conception de grue eot
Grues EOT sont des équipements essentiels dans divers contextes industriels, comme la fabrication, construction, et expédition. Ils sont conçus pour soulever et transporter des charges lourdes avec précision et efficacité., ce qui les rend essentiels pour améliorer la productivité et la sécurité sur le lieu de travail. Dans cet article, nous explorerons les facteurs clés qui entrent en jeu dans la conception d'une grue EOT,…
définition du pont roulant
Dans cet article, nous explorerons les différents composants d'un pont roulant, Comment ils travaillent, et les différents types de grues disponibles pour différentes applications industrielles. Introduction Les ponts roulants sont un type de grue industrielle conçue pour soulever et déplacer de lourdes charges de manière sûre et efficace.. Ces grues sont généralement…
coût d'installation d'un pont roulant
Introduction Un pont roulant est un type d'équipement de manutention utilisé pour soulever et déplacer de lourdes charges horizontalement au sein d'une installation.. La grue est généralement montée sur un portique ou un pont qui s'étend sur toute la largeur de l'espace de travail., et il se déplace le long d'une piste soutenue par des colonnes ou des murs. Aérien…
Coût des ponts roulants
Bienvenue sur mon article de blog sur le coût des ponts roulants! Si vous êtes impliqué dans des opérations industrielles ou logistiques, vous saurez à quel point les ponts roulants peuvent être essentiels pour augmenter la productivité. Cependant, l'achat et l'entretien de ponts roulants peuvent entraîner une série de coûts et de dépenses qui doivent être pris en compte. Dans cet article, nous allons explorer…
Meilleur fabricant de ponts roulants à double poutre
WeiHuaCrane est l'un des principaux fabricants de ponts roulants bipoutres, fournisseur, entreprise, et usine.
En tant que l’un des principaux fabricants de ponts roulants bipoutres, WeiHuaCrane vous fournit un équipement de levage aérien rentable, qui s'adapte parfaitement à votre environnement de travail.
Le premier choix pour les usines et les entreprises de construction, production rapide, service rapide, et peut répondre aux besoins de vos projets de manutention en peu de temps.
Personnalisez la solution en fonction de votre environnement d'utilisation.
Nous concevons, fabrication, installer et entretenir des ponts roulants bipoutres.
Envoyez-nous un message
Après avoir reçu votre message, nos ingénieurs personnaliseront d'abord le pont roulant bipoutre pour vous en fonction de vos besoins et concevront les dessins, puis le responsable commercial vous fournira le prix et vous contactera. S'il vous plaît, attendez.
Afin de personnaliser les dessins de conception et le dernier prix pour vous dès que possible, veuillez remplir autant d'informations utiles que possible dans le message.
Bien sûr, vous pouvez également envoyer ces informations à notre email: [email protected].
