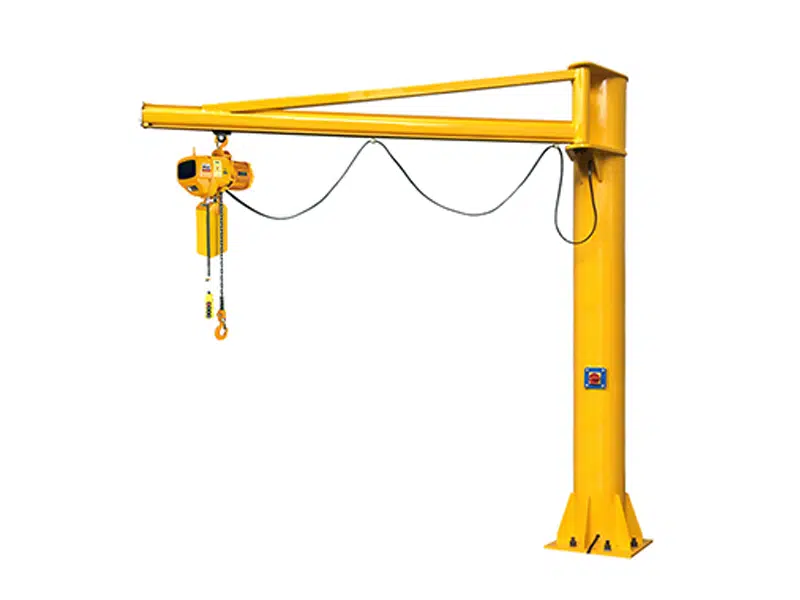

Grue à flèche sur pilier est le meilleur équipement de levage pour la manutention de matériaux à petite échelle. La grue à flèche sur pilier peut soulever et transporter des matériaux en demi-cercle (180°) ou un cercle complet (360°) autour de sa structure de support pour permettre une manutention localisée des matériaux dans la plage de travail.
| Taper | BZ |
| Capacité de levage | 0.5 à 20 tonnes |
| Hauteur de levage | 3 à 12m |
| Longueur de bras | 3 à 15 m |
| Angle de rotation | 0-360° |
| Options de contrôle de la grue | Bouton poussoir; Pendentifs |
| Puissance de levage | électrique, manuel |
| Devoir de travail | A3 |
| Température ambiante | -20~40℃ |
Introduction
Les grues à flèche sur pilier sont l'équipement de levage optimal pour les applications de transfert court.
Les grues à flèche sur pilier WeiHuaCrane peuvent soulever et transporter des matériaux en demi-cercles ou en cercles complets autour de leurs structures de support pour assurer une manutention localisée des matériaux dans les cellules de travail..
Les grues à flèche sur pilier transfèrent les matériaux d'une cellule de travail à une autre et soulèvent une charge linéaire jusqu'à la capacité nominale en toute sécurité..
La grue à flèche sur pilier, également appelée grue à flèche montée sur pilier, est un type d'équipement de manutention autonome de petite et moyenne taille dont la plaque de base est installée sur le sol sans aucun support du bâtiment..
Que pouvons-nous vous offrir?
Nous pouvons vous fournir des potences à pilier communes avec unsoulever un poids de 1 tonne à 20 tonnes, un Longueur des bras de 3 m – 15 m, un Angle de rotation 0° à 360°, Généralement 180° et 360°, et une classe ouvrière légère (A3).
Si ceux-ci ne peuvent pas répondre à vos exigences, nous pouvons également concevoir et fabriquer des grues à flèche sur pilier qui répondent à vos besoins en fonction de vos besoins.
L'objectif principal des grues à flèche sur pilier?
Les grues à flèche sur pilier sont une sorte d'équipement de manutention léger et fixe.
Utilisé avec des palans électriques tels que palan à câble à une vitesse, palan à câble à double vitesse, et palan à chaîne.
Caractéristiques
Avantages de la grue à flèche sur pilier
La grue à flèche sur pilier présente les avantages d'une structure unique, haute sécurité, fiabilité, haute efficacité de travail, économie d'énergie et gain de temps, fonctionnement flexible, etc..
Design compact
La conception de la structure compacte rend la grue à flèche sur pilier légère en termes de poids mort et excellente en termes de performances de travail, améliore le taux d'utilisation de l'espace, et réduit la distance de fonctionnement du crochet au maximum. La meilleure solution de manutention pour vos applications.
Lisse, Chargement rapide, Performance excellente
Un système de contrôle de conversion de fréquence en continu est installé sur la grue et le chariot, ce qui permet de freiner la grue à flèche sur pilier de manière stable, localiser avec précision, fonctionner de manière fiable, et voyager régulièrement, positionner rapidement, et résoudre le problème du balancement des charges.
Plus sûr, Fiable, Utiliser la conception de maintenance gratuite
La meilleure technologie est adoptée, ce qui rend les opérations fréquentes sûres et efficaces.
Des systèmes de freinage parfaits peuvent grandement améliorer la sécurité et la fiabilité des grues à flèche sur pilier, équipé d'une conception anti-poussière, la vie professionnelle peut atteindre 1 millions de fois.
Une surface de dent durcie et polie assure le fonctionnement de la grue en douceur et sans problème.
Avantages de la grue WeiHuaCrane
Scénarios d'application

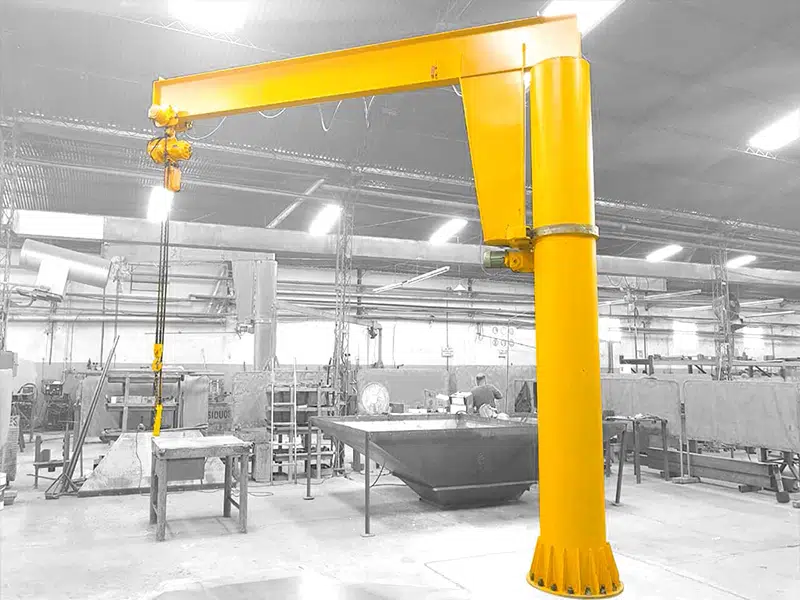

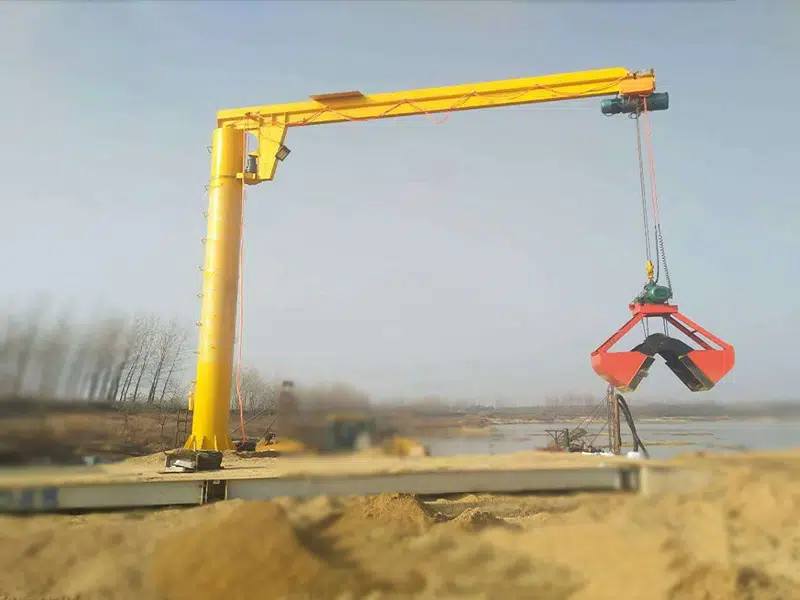

Les grues à flèche sur pilier sont largement utilisées dans les ateliers, entrepôts, quais, mètres, stockage, et autres endroits où le pilier peut être installé. La grue à flèche sur pilier montre sa supériorité lorsqu'elle est utilisée dans des applications à courte portée ou en série. Cependant, il est interdit de les utiliser dans des applications dangereuses où ils sont inflammables, explosif, et corrosif, etc..
Le champ d'application général et les conditions de la grue à flèche sont les suivants:
- Température ambiante: -25℃ à + 40 ℃;
- Humidité ≤85%;
- Altitude inférieure à 1000m;
- La puissance est 3-PH, 380V, 50 Hz (Le personnalisé est disponible).
Les grues à flèche sur pilier sont largement utilisées dans les applications suivantes:
Principaux composants de la grue à flèche sur pilier
Les grues à flèche sur pilier sont principalement constituées d'un pilier supérieur, en bas du pilier, barre de faisceau principal, palan électrique, mécanisme rotatif, et système électrique, etc..
Paramètre technique de la grue à flèche sur pilier
| Capacité | Rayon valide | Hauteur de levage | Vitesse de levage | Vitesse du chariot | Vitesse de rotation | Angle de rotation |
| R.(m) | m | m/min | m/min | tr/min | ||
| 0.5 tonnes | 3~12 | 3~8 | 8(0.8/8) | 10(20) | 0.5~1 | 0°~360° |
| 1 tonne | 3~12 | 3~8 | 8(0.8/8) | 10(20) | 0.5~1 | 0°~360° |
| 2 tonnes | 3~12 | 3~8 | 8(0.8/8) | 10(20) | 0.5~1 | 0°~360° |
| 3 tonnes | 3~12 | 3~8 | 8(0.8/8) | 10(20) | 0.5~1 | 0°~360° |
| 5 tonnes | 3~12 | 3~8 | 8(0.8/8) | 10(20) | 0.5~1 | 0°~360° |
| 10 tonnes | 3~15 | 3~8 | 7(0.7/7) | 10(20) | 0.5~1 | 0°~360° |
| 16 tonnes | 3~15 | 3~8 | 3.5(0.35/3.5) | 18 | 0.4~0,7 | 0°~360° |
| 20 tonnes | 3~15 | 3~8 | 3.3(0.33/3.3) | 14 | 0.4~0,7 | 0°~360° |
