Palans électriques à câble

Composants des palans à câble métallique

Il y a principalement des ponts, systèmes de marche de grue, crochets, palans, chariots, et matériel électrique.

Pont roulant

 Le pont transversal d'un pont roulant s'étend longitudinalement le long des voies de grue ou des rails de grue posés sur des poutres de roulement au-dessus de la zone de travail carrée.. Les ponts roulants sont fabriqués à partir de plaques d'acier ou de poutres en acier qui sont mises en contact avec des chariots d'extrémité ou des kits de poutres d'extrémité pour se déplacer sur la piste..

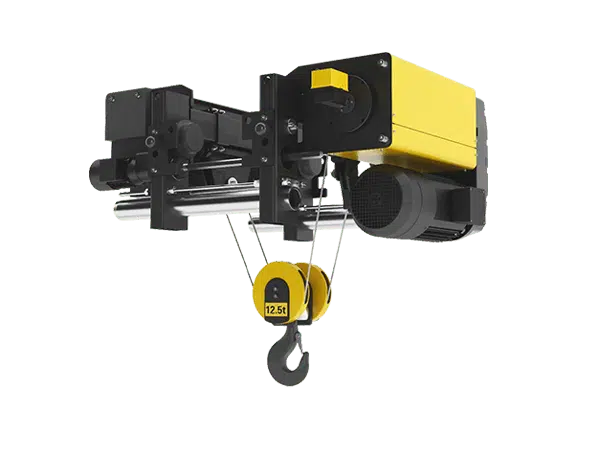

Chariot de levage: palan à câble, palan électrique à chaîne, treuil

Le chariot de levage se compose du mécanisme de levage qui contient les pièces et composants du pont roulant tels qu'un frein., moteur, réducteur, tambour, et jeu de poulies. Le moteur entraîne un tambour qui tourne à travers le réducteur pour alimenter le câble métallique ou la chaîne qui monte et descend la charge. Et également le chariot de levage d'un pont roulant peut être regroupé dans le chariot du palan à câble, chariot palan électrique à chaîne, et chariot à treuil ouvert traité qui est généralement utilisé dans les applications lourdes, comme dans les aciéries pour la manipulation de poches à chaud, etc..

Mécanisme de conduite: Moteur, Réducteur, roues & Freins

Le mécanisme d'entraînement des ponts roulants peut être regroupé en deux parties, l'un est destiné au long déplacement du pont roulant et l'autre au déplacement traversant du chariot de levage.  Différents types de moteurs, réducteurs, roues, et les freins sont adoptés pour différentes utilisations et applications.

Source de courant: Barre conductrice, Système de feston& Enrouleur de câble

L'alimentation électrique est très importante pour l'ensemble du système de pont roulant. Il existe principalement trois types de systèmes d'alimentation utilisant des barres conductrices, systèmes de guirlandes, et enrouleurs de câble.

Les principaux types de ponts roulants adoptent l'électricité comme puissance motrice et il existe tous les autres types d'alimentation tels que la puissance pneumatique et la puissance hydraulique.. Quant au pont roulant électrique, les systèmes d'alimentation sont principalement constitués des pièces et composants de grue suivants, tels que les câbles de festons, barres conductrices, ou enroulez des câbles pour alimenter le chemin de roulement de la grue,  contrôle du pont roulant, et chariot et palan.

• Barre conductrice – Un système de barres conductrices est adopté sur le chemin de roulement ou le monorail de la grue. Ils peuvent être installés sur des chemins de roulement comportant plusieurs ponts.. L'énergie électrique est fournie par un système de collecteur à sabots coulissants., le moyen le plus sûr de fournir de l'énergie pour les ponts roulants.
• Système de guirlande – Un système de guirlande peut être monté sur un rail, je rayonne, ou rail carré, qui peuvent être regroupés en câbles plats ou ronds. Le système de guirlande est utilisé pour l'alimentation électrique du chariot-grue qui se déplace le long de la voie et le câble de guirlande pend sous la voie et se dilate ou se rétracte avec le changement de position ou le déplacement du chariot..
• Enrouleur de câble – Les enrouleurs de câble à ressort ou les enrouleurs de câble motorisés sont largement adoptés pour libérer, récupérer, et rangez le câble conducteur, pour l'alimentation électrique des lignes principales le long d'une piste ou d'un monorail.

Contrôles

Chaque opération ou mouvement des ponts roulants est géré par des commandes de grue. Basé sur différentes applications ou types de ponts roulants, le pont roulant est actionné par différentes commandes de grue. À savoir, il existe trois types de commandes de grue utilisées, la commande de la grue suspendue, la télécommande/radiocommande sans fil, ou commande cabine conducteur, qui peut également être classé en différents types.

Pour ponts roulants lourds avec 24 heures de travail ou applications non adaptées à l'exploitation humaine, le contrôle automatique de la grue est réalisé par des logiciels, qui est notamment utilisé sur les grues automatiques.

Piste

Les chemins de roulement sont des composants et pièces importants pour le déplacement des grues..  Basé sur les conditions d'application des grues et les types de ponts roulants, les chemins de roulement de grue les plus appropriés seront sélectionnés parmi la structure de piste de roulement la plus élevée, piste de course montée au plafond, piste murale, ou piste autoportante, etc..

Comment sélectionner le chemin de roulement adapté à votre grue? Le facteur à confirmer est la longueur de la piste., qui détermine la vitesse et le mouvement du chariot et des palans de haut en bas de la piste. Pour plus d'informations, N'hésitez pas à nous contacter. L'installation d'un chemin de roulement de grue est un travail difficile en fonction du type de structure de support ou de support de montage sur lequel le pont roulant sera installé..
