Grúa aérea de una sola viga is a kind of light and small material handling equipment with reasonable structure and strong rigidity. It is used in factories, almacenes, corrales, and other busy and heavy work situations.

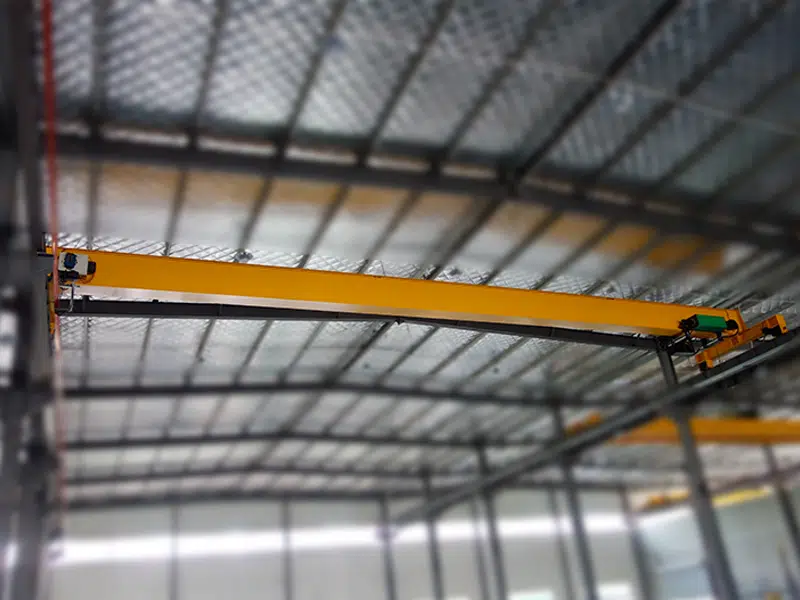

The single girder overhead crane or single girder bridge crane consists of one girder beam supported on each side by an end truck. The trolley and hoist are most commonly underhung, which means they run on the bridge’s bottom flange. In terms of design, the bridge can be either top running or under running.
For many applications and industries, single girder bridge cranes are the most cost-effective lifting solution. Single girder cranes use less material and are more compact and lightweight than double overhead girder cranes, resulting in significant material, freight, and installation cost savings. Furthermore, because only one bridge beam is required, these systems typically have less dead weight, allowing them to use lighter runway systems and tie into the existing building support structure.
| Capacidad de levantamiento | 1 tonelada a 32 montones |
| Altura de elevación | 1 a 100 metro(custom-made) |
| Durar | 6 a 32 metro |
| Velocidad de elevación | 0.3-8 m/min |
| Velocidad de funcionamiento del polipasto | 20 m/min |
| Velocidad de funcionamiento de la grúa | 20 m/min |
| Opciones de control de grúa | Colgantes de botón, Controles de radio |
| Potencia de elevación | eléctrico |
| Potencia de funcionamiento del polipasto | eléctrico |
| Potencia de funcionamiento de la grúa | eléctrico |
| Deber de trabajo | A3, A4 |
Single Girder Overhead Cranes can be equipped with two possible hoists
CD&Polipasto de cable MD
When installed on a single girder overhead crane, el CD de WeiHuaCrane&El polipasto de cable MD puede brindarle una capacidad de elevación de 32 montones.
Los polipastos de cable CD le ofrecen varias velocidades.
Los polipastos de cable MD le ofrecen opciones de dos velocidades.
CD&Los polipastos de cable MD son fáciles de instalar y mantener, fácil de operar, y rentable.

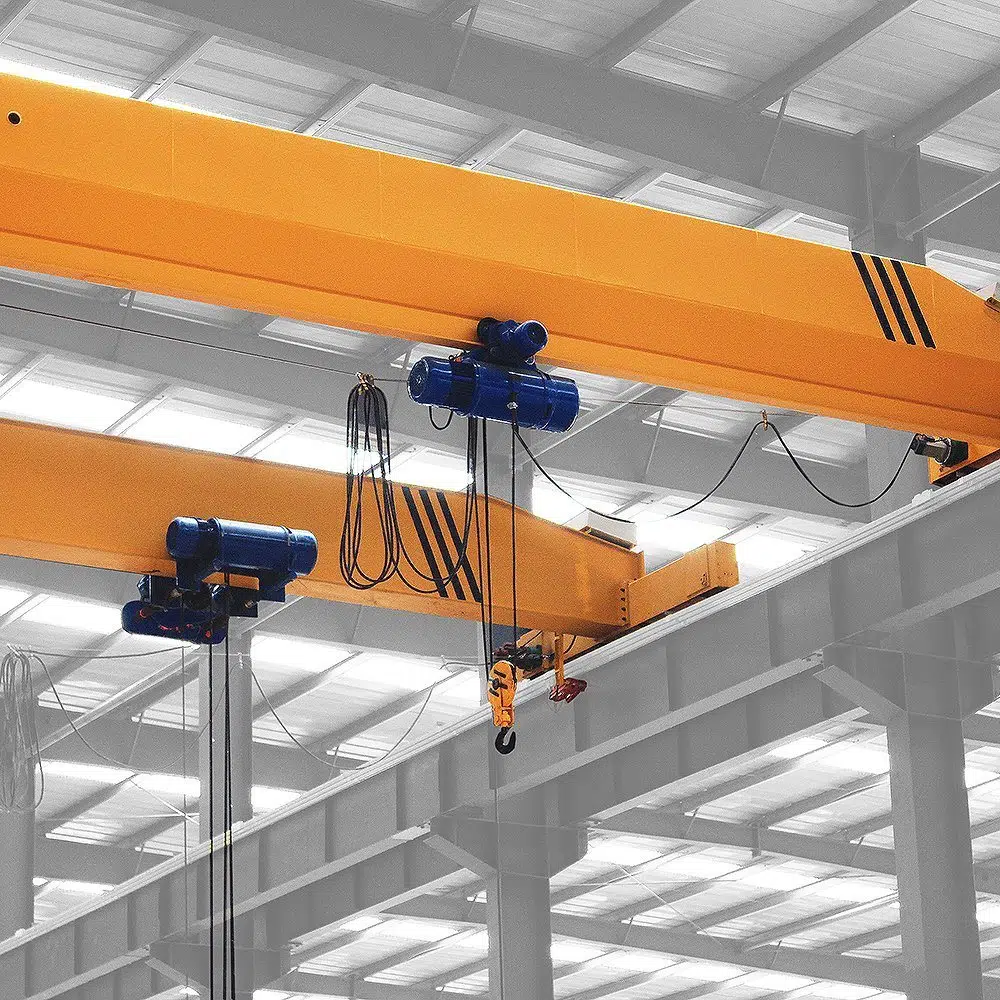

Single girder overhead crane using CD&Polipasto de cable MD, modelo LD, also known as LD overhead crane.
Polipasto de cable NR
When installed on a single girder overhead crane, El polipasto de cable WeiHuaCrane NR le ofrece una capacidad de elevación de 12.5 montones.
El polipasto de cable NR adopta un diseño en forma de C, que tiene una mayor utilización del espacio y un mantenimiento sencillo.
Single girder overhead crane using NR wire rope hoist, modelo de alta definición, also known as HD overhead crane.
Nombre
Diseño
Diseña los detalles
Clase obrera
Altura de elevación
Izar
Velocidad de elevación
Velocidad de desplazamiento del carro
Velocidad de desplazamiento de la grúa
Electricidad
Mantenimiento
Ruido
Peso total
LD Crane
motor, reductor, Electricidad integrada, Difícil de mantener
CD&El polipasto MD es el equipo de soporte de la grúa puente LD.
CHNT (origen de china)
La caja de cambios y el cable necesitan agregar aceite cada año.. Será necesario detener la producción por mantenimiento..
Más popular
HD Crane
motor, reductor, electricos separados, facil de mantener
Los polipastos NR son el equipo de soporte para los puentes grúa HD.
Schneider (Francia)
Libre de mantenimiento, no es necesario agregar aceite 3~5 años
Single Girder Overhead Cranes Serve
WeiHuaCrane can provide one-stop solutions for Single Girder Overhead Cranes, incluyendo el diseño, producción, instalación, capacitación, mantenimiento, reparar, etc..
Also offers OEM/ODM service for Single Girder Overhead Cranes.
Los productos se pueden personalizar según sus requisitos individuales..
Cuéntenos sus ideas o proporcione sus archivos de diseño y nuestro R&El equipo D hará el resto..
Introducción
A type of bridge-type crane with a puente grúa monorraíl running on an elevated track, also known as a crane.
The bridge frame of the single-girder bridge crane runs longitudinally along the tracks laid on both sides of the elevated frame, and the hoisting trolley runs laterally along the track laid on the bridge frame, forming a rectangular working range, which can make full use of the space under the bridge frame to lift materials, Not hindered by ground equipment.
The single-girder overhead crane has high rigidity and low self-weight. This reduces the load on the overhead crane runway.
The most cost-effective design will be your best choice for material handling.
The hoisting mechanism of the single girder overhead crane is a hoist with high handling speed, which provides you with excellent material handling.
The design has high rigidity and stability, high-cost performance, alta eficiencia, and good performance.
Que le podemos ofrecer?
Podemos proporcionarle un puente grúa común de una sola viga con levantar peso de 1 a 32 montones, a lapso de 7.5 a 28.5 metros, a altura de elevación de 1 a 30 metros, y una clase trabajadora ligera (A3, A4).
Si estos no pueden cumplir con sus requisitos, También podemos diseñar y fabricar puentes grúa monorraíl que se ajusten a sus necesidades según sus necesidades..
The main purpose of the Single Girder Overhead Crane is?
Single Girder Overhead Crane is a kind of light and small material handling equipment that runs on rails.
Used with electric hoists such as single-speed wire rope hoists (CD) and double-speed wire rope hoists (MD).
Principales lugares de uso: Manejo de materiales en diferentes ocasiones como talleres de producción mecánica., fábricas, almacenes, corrales, etc..
Single girder overhead cranes cannot be used in special flammable, explosivo, y ambientes corrosivos (equipos especiales de manipulación de materiales, Explosion-proof Grúa aérea de dos vigas, and Explosion-proof Single Girder Overhead Crane are required).
Si estás en una industria especial, por favor escriba su industria cuando deje un mensaje, y nuestros ingenieros personalizarán una grúa puente que cumpla con los estándares de su industria.
Introduction of LD single girder overhead crane
The LD single-girder overhead crane is designed and produced in accordance with national standards. It is a light and small material handling crane equipped with a CD&MD hoist as a lifting mechanism. The LD single-girder overhead crane has a lifting capacity of 1 a 32 tons and working grades of A3 and A4.
Application of LD single beam overhead crane
LD single girder overhead crane is used to lift loads in various environments, such as factories, almacenes, yardas, etc., but it is forbidden to use in some dangerous environments, such as flammable environments, explosive environments, etc..
Advantages of LD Single Girder Overhead Crane
Well-designed and rigid
Good practicability, easy to use, gran versatilidad
Smooth ride with speed control function
There is a wide range of electric hoists to choose from.
Features of LD single girder overhead crane
on a single beam
The crane beam is composed of high-quality I-shaped steel and high-quality U-shaped grooves. The end beams are welded from rectangular tubes or high-quality steel.
The girders can be assembled and adjusted easily and quickly.
Estructura compacta, small size and light weight.
Special wheels are lightweight and versatile.
Smooth driving, frenado efectivo, larga vida útil,
on electrical components
The hoist and crane are controlled separately and can be moved together or separately.
Alimentación por cable plano o cable especial para polipasto eléctrico
Galvanized Slides and Cable Trolleys
Dynamic and smooth, overall beautiful
Set the electric gliding speed to be high to ensure continuous power supply,
The operation, hoisting and point start are very smooth.
Los usuarios pueden elegir según las diferentes necesidades.
on the safety device
Anti choques, sound and light alarm device.
Circuit self-test protector.
Flow phase loss protection.
And install various safety measures as required.
on operating equipment
Ground Control and Cabin Control
Cables are available in open and closed styles and can be fixed on the left or right
Opening directions include end opening, side opening or top opening
Cabins have special cubbies and capsules.
Ground control has handle and remote control, no need to set special driver
Users can choose according to their needs
Introduction of HD Overhead Crane
HD Overhead Crane is a single girder overhead crane developed with new design concepts and technology, which conforms to international standards, namely DIN, FEM, and ISO.
As specially designed material handling equipment, the HD bridge crane has the advantages of high rigidity, ligero, and outstanding design. HD single girder overhead crane can save the working space of your factory and save your investment cost, it is your best choice. The lifting capacity of an HD single girder overhead crane is about 1 a 30 montones, and the working class is A5.
We can supply customized HD single girder overhead cranes.
Application of HD Single Girder Overhead Crane
HD single-girder bridge cranes are widely used in material handling of various workstations such as machinery, metalurgia, petroleum, petrochemical, puertos, vias ferreas, civil aviation, energia electrica, food, papel, and building materials, and electronics. Precision material handling and precision assembly of large parts.
Advantages of HD single girder overhead crane
New design, ligero,
Small wheel load pressure, talla pequeña,
Good driving ability, double boost speed,
Carretilla, crane variable frequency speed regulation,
The ride is smooth and smooth.
HD Crane and LD Crane Comparison
Due to the design concept, HD single girder overhead cranes feature small size, peso muerto ligero, minimum hook-to-wall restricted distance, high headroom, and lifting height.
Compared with LD cranes, European-style single-girder bridge cranes have the following advantages:
1. HD single girder overhead cranes can provide more efficient working space than traditional cranes.
2. HD single girder overhead cranes require a smaller workplace and more functions.
3. HD single-girder bridge crane has lightweight, and the wheel pressure is much smaller than that of traditional cranes.
4. HD single girder overhead crane can save a lot of money for initial construction investment, long-term heating costs, aire acondicionado, and other maintenance costs.
characteristics
Generalmente hablando, HD single girder overhead cranes have the following characteristics:
1. About mechanical parts:
The single main beam, welded box structure, and camber angle all meet the standard.
Placa de acero Material Q235 o Q345B (equivalent to foreign steel plate Fe3 or Fe52).
The main welding seam adopts joint fusion welding and non-destructive testing.
Después de soldar, the main beam is shot blasted to Sa2.5 level to eliminate welding stress.
La viga principal y la viga final están en contacto mediante pernos., which ensures the strength and precision of the whole set.
The trolley and the crane adopt a three-in-one drive mechanism, variable frequency stepless speed regulation, hard tooth surface, and disc brake.
Crane drive IP55, Class F insulation, 40% ED contact continuity.
Pintura epoxi rica en zinc, larga vida útil, y hermosa apariencia.
Bloque de amortiguación para grúa, anti-derailment end plate
2. About the electrical part
Safety sliding wire: high conductivity, small pressure drop, fast current collector sliding speed;
Mecanismo de elevación: independent control system for trolley and crane, which can be synchronized and operated independently;
Electric control box: reasonable layout, mantenimiento sencillo, insulation grade IP55;
Cable: flat cable, pista galvanizada, cable pulley for trolley power supply;
Electric non-contact module speed control.
3. Mecanismo de elevación
For details, see the New-style wire rope hoist.
4. Protection device
HD single girder bridge crane has an overload alarm, secondary anti-pinch, sound and light alarm device, circuit self-check protector, flow phase loss protection, and other protection devices.
5. Operación
HD single-girder bridge crane has a variety of operation modes for you to choose from: ground flashlight, control remoto, flashlight + control remoto, etc..
The ground operation is simple and does not require professional operators, giving crane operators more freedom.
Dual stop buttons or rocker-style joystick.
Customizable operation design.
Características
- La estructura es simple y razonable., y la rigidez general es fuerte;
- Good craftsmanship, producción conveniente, gran versatilidad;
- The overall size is small, the work level is not high;
- Normal speed or variable frequency speed regulation, operación estable;
- Los usuarios pueden elegir según las diferentes necesidades.;
Work level is to judge your work level based on information such as your daily working hours and hourly use frequency.
If you are not sure, you can leave a message below and tell us this, our engineers will determine for you whether you need a higher-level overhead crane.
For higher lifting capacity or working level, we will recommend you to use double girder overhead crane.
Ventajas de WeiHuaCrane
- Servicio más profesional: Si no estás seguro de cómo personalizar, Nuestro gerente de ventas le ayudará a elegir el producto más adecuado para usted.;
- Lo mejor para ti: Ingenieros profesionales personalizan los productos según su entorno de usuario.;
- Mejor precio: Según su entorno de usuario, etc., Le daremos el producto más adecuado., guardar funciones innecesarias, y ayudarte a ahorrar dinero;
- Altura de elevación personalizada: Según tus necesidades, La altura de elevación se puede personalizar para usted., que se puede ampliar, reducido, etc., cuál es el más adecuado para ti;
- Función personalizada: Se puede instalar control remoto inalámbrico., cuál es más conveniente de usar;
- Modificar la fuente de alimentación: Puedes modificar la fuente de alimentación. (Voltaje, frecuencia, etc.) según tu entorno;
- Instalación en sitio: Preocupado por los errores de instalación, Podemos realizar la instalación y puesta en marcha in situ.;
- Guía: Proporcionamos vídeos de uso y manuales de mantenimiento detallados.;
- Reemplazo de partes vulnerables.: Se proporcionan piezas más vulnerables para que su grúa pueda ser reemplazada la primera vez cuando esté desgastada.;
- Las piezas se procesan por separado.: después de un uso prolongado, si algunas piezas están dañadas, Procesaremos estas piezas por usted y se las enviaremos.;
Escenarios de aplicación

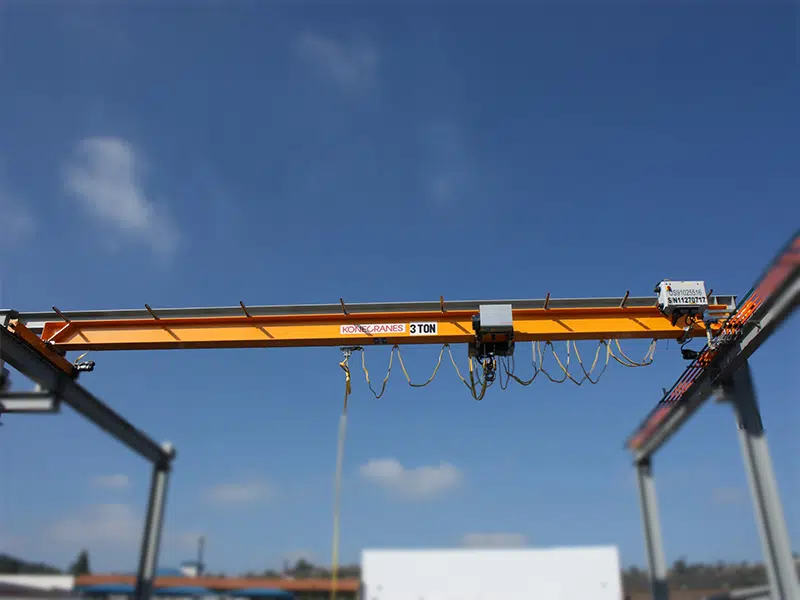

Single-girder Overhead Crane is suitable for a working environment -25℃～+40℃, and the applicable power supply is a three-phase alternating current 380V, 50HZ (can be customized according to the requirements of the use environment).
Single-girder overhead cranes are often used for material handling in machinery, metalurgia, petroleum, petrochemical, puertos, vias ferreas, civil aviation, energia electrica, food, papel, building materials, electronics, y otras industrias.
Single-girder overhead cranes are also widely used where precise material handling and precise assembly of large parts and other loads are required.
Estructura principal y característica
Tiene principalmente tres partes.: la parte del mecanismo, (Estructura metálica y piezas móviles de grúa.), the electric hoist(mecanismo de elevación), y equipos electricos (protección segura, operación).
Parte del mecanismo
- Single girder made the high quality I steel and high-quality U-shaped slot into the composition
- Materiales Q235B o Q345B(similar a Fe37 o Fe52)
- La viga final está soldada con tubos rectangulares o con buen acero.
- Vigas principales contactadas con pernos.
- El desplazamiento de la grúa utiliza el accionamiento respectivo
- Sistema QS Trinity-Drive o motor y reductor tradicional
- Assembly and adjustment are rapid, simple
- Estructura compacta, pequeño y ligero
- Utilice la rueda especial LD de una sola viga, luz, and strong versatility
- Viaje estable, freno efectivo, larga vida útil
- Elegir según las diferentes necesidades
Montacargas eléctrico
El polipasto eléctrico adopta un polipasto de cable de una velocidad, a polipasto de cable de doble velocidad, o un NR wire rope hoist.
Electric hoist adopts single-speed wire rope hoist, polipasto de cable de doble velocidad, or NR wire rope hoist.
Equipo eléctrico
- Conductor de carro o fuente de alimentación de conductor de acero en ángulo
- Polipasto y grúa Control por separado, moverse por separado o juntos
- Alimentación por cable plano o cable especial para polipasto eléctrico
- Corredera galvanizada y carro portacables., moviéndose suavemente, la apariencia es estética
- Módulo de control eléctrico de regulación de velocidad sin contacto.
- Operación, izar, and the point start are very smoothly
- El cableado eléctrico tiene ambos métodos, el colector de corriente y el cable flexible.
Dispositivo de seguridad
- Las grúas exteriores están equipadas con un mecanismo de elevación., electrical control box, and rainproof devices
- alarma de sobrecarga, dos grados de protección superior a prueba de golpes
- Amortiguador de grúa
- Anti choques, sound, and light alarm devices
- Protector de autocomprobación del circuito
- Flow phase lacks protection
Operación
- Control de tierra y control de cabina.
- La cabina tiene un estilo abierto., cerrar estilo, can be fixed on the left or right
- The open direction includes end open, side open, or top open
- La cabina incluye una pequeña habitación especial para cabina monorraíl y cápsula.
- El control de tierra ha sido manejado y teledirigido., does not need to set up the special driver
- Los usuarios pueden elegir lo que necesiten.
Technical Parameter of Single Girder Overhead Crane
| Capacidad de levantamiento | Durar | Altura de elevación | Velocidad de elevación (single-speed) | Velocidad de elevación (doble velocidad) | Trolley Speed | Crane Speed | Deber de trabajo | Track Type |
| tonelada | S(metro) | metro | m/min | m/min | m/min | m/min | ||
| 1 tonelada | 7.5~31,5 | 6~30 | 8 | 0.8/8 | 20(30) | 20(30) | A3~A4 | P18 |
| 2 tonelada | 7.5~31,5 | 6~30 | 8 | 0.8/8 | 20(30) | 20(30) | A3~A4 | P18 P24 |
| 3 tonelada | 7.5~31,5 | 6~30 | 8 | 0.8/8 | 20(30) | 20(30) | A3~A4 | P24 |
| 5 tonelada | 7.5~31,5 | 6~30 | 8 | 0.8/8 | 20(30) | 20(30) | A3~A4 | P24 |
| 10 tonelada | 7.5~31,5 | 9~30 | 7 | 0.7/7 | 20(30) | 20(30) | A3~A4 | P24 P30 |
| 16 tonelada | 7.5~31,5 | 9~30 | 3.5 | 0.35/3.5 | 18 | 20(30) | A3~A4 | P30 P38 |
| 20 tonelada | 7.5~31,5 | 9~30 | 3.3 | 0.33/3.3 | 14 | 20(30) | A3~A4 | P38 P43 |
| 25 tonelada | 7.5~25.5 | 9~30 | 3 | 0.3/3 | 16 | 20(30) | A3~A4 | P38 P43 |
Best Single Girder Overhead Cranes Manufacturer
WeiHuaCrane is a leading Single Girder Overhead Cranes manufacturer, proveedor, compañía, y fábrica.
As one of the leading Single Girder Overhead Cranes manufacturers, WeiHuaCrane le proporciona equipos de elevación elevados rentables, que se adapta perfectamente a su entorno de trabajo.
La primera opción para fábricas y empresas constructoras., producción rápida, servicio rápido, y puede satisfacer las necesidades de sus proyectos de manipulación de materiales en poco tiempo..
Personalice la solución según su entorno de uso.
Nosotros diseñamos, fabricar, install and maintain Single Girder Overhead Cranes.
Envíenos un mensaje
Después de recibir tu mensaje, Nuestros ingenieros primero personalizarán elGrúa aérea de una sola viga y hacer dibujos de diseño para usted según sus necesidades, y luego el gerente de ventas le proporcionará el precio y se comunicará con usted. Espere por favor.
Para personalizar los dibujos de diseño y el último precio para usted lo antes posible, Por favor complete tanta información útil como sea posible en el mensaje..
Por supuesto, También puedes enviar esta información a nuestro correo electrónico.: [email protected].
