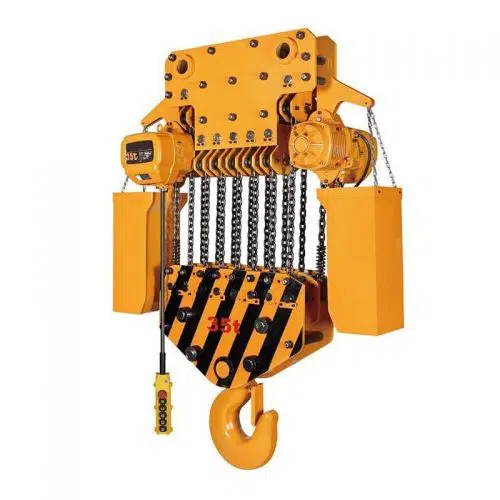

Palans électriques à chaîne de type fixe avoir une capacité de 0.5 à 35 tonnes, qui peut être accroché sur une poutre en I ou sur le support fixe ou être équipé de monopoutre et de bipoutre pour effectuer des travaux d'haltérophilie.
| Taper | HHBB |
| Capacité de levage | 0.5~35 tonnes |
| Hauteur de levage | 3~50m |
| Devoir de travail | M3, M4 |
| Manière de fonction | électrique |
| Température ambiante | -20~40℃ |
Introduction
Palan électrique à chaîne de type fixe est un équipement de levage léger et petit. Composé d'un moteur, mécanisme de transmission, et roue à chaîne. La beauté est à la recherche, Solide et durable. Les engrenages intérieurs sont trempés à chaud, ce qui augmente la résistance à l'usure et la ténacité de l'engrenage.. Adopter une technologie de pointe internationale, beau travail, ajustement serré de la roue dentée.
- Structure compacte, petite taille, poids corporel léger
- Fiable, opération facile, large utilisation de la portée.
Que pouvons-nous vous offrir?
Capacité de levage:0.1~100 tonnes(0.1tonne, 0.25tonne, 0.5tonne, 1.5tonne, 1tonne, 2tonne, 3tonne, 5tonne, 10tonne, 20tonne, 25tonne, 30tonne, 50tonne, 60tonne, 100tonne), la hauteur de levage est de 3 à 120 m.
Le but principal de Palan électrique à chaîne de type fixe?
Usd pour le levage ou le chargement. Ou soulever des objets lourds pour travailler ou maintenir en réparation.
Il peut être contrôlé par une poignée au sol ou par fil(sans fil) télécommande.
Il peut être suspendu et fixé pour être utilisé ou associé à un chariot électrique monorail
Caractéristiques
- Structure compacte, petite taille, poids corporel léger
- Fiable, opération facile, large utilisation de la portée.
Caractéristiques structurelles
- Le corps choisit d'utiliser une coque à haute résistance ou un boîtier en aluminium moulé sous pression., processus de moulage par extrusion fabrication de précision à parois minces, petite taille, faible poids, haute résistance.
- Système de réglage de vitesse séparé, sceller le niveau 2 Mécanisme d'engrenage de transmission coaxial avec système de lubrification par bain d'huile longue durée.
- L'embrayage de métallurgie des poudres du palan électrique est utilisé pour le dispositif de protection contre les surcharges. Le disque de frein adopte un champ magnétique continu, couple de freinage, stable et rapide, le bruit est petit.
Scénarios d'application
- Largement utilisé en usine, stockage, centrale éolienne, logistique, port, et domaine de la construction.
- Usd pour le levage ou le chargement. Ou soulever des objets lourds pour travailler ou maintenir en réparation.
- Il peut être contrôlé par une poignée au sol ou par fil(sans fil) télécommande.
- Il peut être suspendu et fixé pour être utilisé ou associé à un chariot électrique monorail
données techniques
Moteur de levage
Utilisation d'un moteur de levage haute performance pouvant durer 30 minutes à pleine charge, et a une isolation de catégorie B.
Chaîne de levage
La chaîne en alliage d'acier à faible teneur en carbone rend la chaîne plus résistante, fort, et résistant à l'usure, assurer la sécurité pendant le travail.
La surface durcie de la chaîne de levage peut empêcher les dommages aux matériaux de base et aux produits de se ramollir, permettant ainsi à la chaîne de levage de conserver longtemps des performances élevées.
La chaîne peut également être étendue selon la demande de la commande du client, vous permet d'utiliser des soucis plus pratiques.
La chaîne est équipée d'un sac à chaîne, donner au palan électrique un aspect propre et bien rangé, et belle. le sac de chaîne contient de l'huile antirouille afin que la chaîne ne rouille pas facilement, afin de prolonger la durée de vie du palan électrique
Double système de freinage
Deux ensembles de systèmes de freinage, non seulement réduit le risque de défaillance des freins, mais augmente également sa sécurité et ses avantages en matière de rayonnement thermique.
1. Frein électromagnétique
Ce nouveau style de frein présente des caractéristiques de direction rapide et vers l'avant.. L'utilisation de garnitures de frein en amiante prolonge considérablement le cycle de maintenance.. Le système de freinage a été testé par ci-dessus 22500 fois.
2. Frein mécanique
Le freinage mécanique et le frein électromagnétique très fiables sont une coordination mutuelle, peut arrêter de tourner la machine à tout moment.
Dent à vitesse variable
Le palan électrique à chaîne standard utilise principalement un engrenage hélicoïdal fiable, il peut prolonger le service de levage en réduisant l'impact et les vibrations du maillage.
La conception spéciale de l'engrenage améliore la durabilité de l'équipement, Et l'engrenage est en acier allié, grâce à un traitement thermique fin professionnel, obtenez la plus grande résistance.
- Le palan électrique à chaîne standard utilise principalement l'engrenage hélicoïdal fiable, il peut prolonger le service de levage en réduisant l'impact et les vibrations du maillage.
- La conception spéciale de l'engrenage améliore la durabilité de l'équipement, Et l'engrenage est en acier allié, grâce à un traitement thermique fin professionnel, obtenez la plus grande résistance.
Poignée de commande à basse tension
La basse tension standard sur la poignée du palan à chaîne est de 24 V à 36 V.. La basse tension peut protéger efficacement l'opérateur pour éviter les dommages causés par les chocs. (24 V-36 V est une norme nationale obligatoire.)
Fiche de données
| Capacité | Nombre de chaînes | Sélection de vitesse | Vitesse de levage | Phase | Tension | Fréquence |
| (m/min) | (Tension) | (Hz) | ||||
| 0.5 tonnes | 1 | Seule vitesse | 6.8 | 3-phase | 220-440 | 50/60 |
| 0.5 tonnes | 1 | Double vitesse | 6.9 et 2.3 | 3-phase | 220-440 | 50/60 |
| 1 tonne | 1 | Seule vitesse | 6.6 | 3-phase | 220-440 | 50/60 |
| 1 tonne | 1 | Double vitesse | 6.9 et 2.3 | 3-phase | 220-440 | 50/60 |
| 1 tonne | 2 | Seule vitesse | 3.4 | 3-phase | 220-440 | 50/60 |
| 1 tonne | 2 | Double vitesse | 3.5 et 1.2 | 3-phase | 220-440 | 50/60 |
| 2 tonnes | 1 | Seule vitesse | 6.6 | 3-phase | 220-440 | 50/60 |
| 2 tonnes | 1 | Double vitesse | 6.8 et 2.3 | 3-phase | 220-440 | 50/60 |
| 2 tonnes | 2 | Seule vitesse | 3.3 | 3-phase | 220-440 | 50/60 |
| 2 tonnes | 2 | Double vitesse | 3.3 et 1.1 | 3-phase | 220-440 | 50/60 |
| 3 tonnes | 1 | Seule vitesse | 5.4 | 3-phase | 220-440 | 50/60 |
| 3 tonnes | 1 | Double vitesse | 5.4 & 1.8 | 3-phase | 220-440 | 50/60 |
| 3 tonnes | 2 | Seule vitesse | 4.4 | 3-phase | 220-440 | 50/60 |
| 3 tonnes | 2 | Double vitesse | 4.5 et 1.5 | 3-phase | 220-440 | 50/60 |
| 3 tonnes | 3 | Seule vitesse | 2.2 | 3-phase | 220-440 | 50/60 |
| 3 tonnes | 3 | Double vitesse | 2.4 et 0.8 | 3-phase | 220-440 | 50/60 |
| 5 tonnes | 2 | Seule vitesse | 2.7 | 3-phase | 220-440 | 50/60 |
| 5 tonnes | 2 | Double vitesse | 2.7 et 0.9 | 3-phase | 220-440 | 50/60 |
| 7.5 tonnes | 3 | Seule vitesse | 1.8 | 3-phase | 220-440 | 50/60 |
| 7.5 tonnes | 3 | Double vitesse | 1.8 et 0.6 | 3-phase | 220-440 | 50/60 |
| 10 tonnes | 4 | Seule vitesse | 2.7 | 3-phase | 220-440 | 50/60 |
| 10 tonnes | 4 | Double vitesse | 2.7 et 0.9 | 3-phase | 220-440 | 50/60 |
| 15 tonnes | 6 | Seule vitesse | 1.8 | 3-phase | 220-440 | 50/60 |
| 15 tonnes | 6 | Double vitesse | 1.8 et 0.6 | 3-phase | 220-440 | 50/60 |
| 20 tonnes | 8 | Seule vitesse | 1.4 | 3-phase | 220-440 | 50/60 |
| 20 tonnes | 8 | Double vitesse | 1.5 et 0.6 | 3-phase | 220-440 | 50/60 |
| 25 tonnes | 10 | Seule vitesse | 1.1 | 3-phase | 220-440 | 50/60 |
| 25 tonnes | 10 | Double vitesse | 1.2 & 0.4 | 3-phase | 220-440 | 50/60 |
| 30 tonnes | 12 | Seule vitesse | 0.9 | 3-phase | 220-440 | 50/60 |
| 30 tonnes | 12 | Double vitesse | 1.0 et 0.3 | 3-phase | 220-440 | 50/60 |
| 35 tonnes | 16 | Seule vitesse | 0.7 | 3-phase | 220-440 | 50/60 |
| 35 tonnes | 16 | Double vitesse | 0.7 et 0.25 | 3-phase | 220-440 | 50/60 |
Comparé à un palan électrique à câble
Avantage des palans électriques à chaîne: point de levage fixe. Petite taille, installation pratique, la chaîne n'est pas facile à grogner.
Mais relativement, la vitesse des palans électriques à chaîne est plus lente, plus adapté à un fonctionnement de précision. L'erreur de point de départ ne dépasse pas 1 cm. Tel qu'utilisé dans les usines de moules, centrales éoliennes, fabrication automobile, et ascension synchrone dans la performance scénique.
