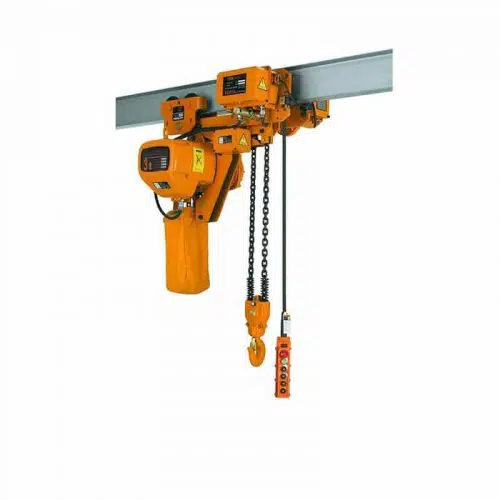

Los polipastos eléctricos de cadena de altura baja son un equipo compacto de manipulación de materiales.. En comparación con los polipastos de cadena eléctricos convencionales, Los polipastos eléctricos de cadena de altura libre están diseñados para reducir la distancia entre el gancho y la viga para comprimir su altura..
| Tipo | HHBB |
| Capacidad de levantamiento | 0.5 a 35 tonelada |
| Altura de elevación | 3 a 50 metro |
| Deber de trabajo | M3, M4 |
| Modo de función | eléctrico |
| Temperatura ambiente | -20~40 ℃ |
Introducción
Polipastos eléctricos de cadena de altura reducida Son equipos de elevación ligeros y pequeños.. Constaba de un motor, mecanismo de transmisión, y rueda de cadena. Hermosa esta afuera mirando, Sólido y duradero.. Los engranajes interiores se templan en caliente y luego aumentan la resistencia al desgaste del engranaje y su dureza.. Adoptar tecnología avanzada internacional, mano de obra fina, y rueda dentada ajuste perfecto.
La altura de elevación de los polipastos eléctricos de cadena de altura libre baja se puede aumentar 1 a 2 metros, haciéndolos más flexibles y cómodos de usar en el lugar de trabajo con un espacio estrecho. También, con carro eléctrico, puedes caminar arriba y abajo por la viga I, generalmente en cuatro direcciones diferentes: arriba, abajo, izquierda, y correcto. Los polipastos eléctricos de cadena son ideales para levantar, transportando, cargando, y descarga de cargas y cargas pesadas.
- Estructura compacta, talla pequeña, peso corporal ligero
- Confiable, operación fácil, amplio alcance de uso.
Que le podemos ofrecer?
Capacidad de levantamiento:0.5 a 35 tonelada (0.5 tonelada, 1.5 tonelada, 1 tonelada, 2 tonelada, 3 tonelada, 5 tonelada, 10 tonelada, 20 tonelada, 25 tonelada, 30 tonelada, 35 tonelada), La altura de elevación es de 3~120m..
El objetivo principal de los polipastos eléctricos de cadena de baja altura libre?
Usd para levantar o cargar. O levantar objetos pesados para trabajar o mantener en reparación..
Puede controlarse mediante una manija en el suelo o un cable.(sin cables) control remoto.
Puede suspenderse y fijarse para su uso o combinarse con un carro eléctrico monorriel
Características
- Diseño compacto para máxima altura de elevación
- Funcionamiento suave y silencioso, facil mantenimiento
- La cadena G80 es de buena calidad.
- Incluye una bolsa de plástico o lona para proteger tu cadena.
- Controlado con un botón de parada de emergencia., el voltaje se reduce a 24 V para mayor seguridad.
- Opciones push-pull para una variedad de aplicaciones, montable en carro, montable en carro de engranajes, montable en carro eléctrico, y gancho montable
- Utilice los interruptores de límite superior e inferior para detener de forma segura y minimizar el exceso de elevación..
- Longitudes de cadenas de carga., cables de alimentación, y los cordones colgantes se pueden personalizar a pedido
- Los anchos de las alas del carro se fabrican según especificaciones personalizadas para vigas individuales.. vigas H, vigas universales, vigas de caja personalizadas, y las vigas en I son las vigas que una grúa con carro puede acomodar.
- Voltajes de entrada especiales disponibles como especificaciones opcionales
- Velocidad de elevación: simple o doble
- Los colores se pueden hacer según su petición.: azul, amarillo, naranja, rojo, etc..
Características de la estructura
- El cuerpo opta por utilizar una carcasa de alta resistencia a la tracción o una carcasa de aluminio fundido a presión., proceso de moldeo por extrusión fabricación de precisión de paredes delgadas, talla pequeña, bajo peso, alta resistencia.
- Sistema de ajuste de velocidad separado, sellar el nivel 2 Mecanismo de engranajes de velocidad de transmisión coaxial con sistema de lubricación por baño de aceite de larga duración..
- El embrague de pulvimetalurgia del polipasto eléctrico se utiliza como dispositivo de protección contra sobrecargas.. El disco de freno adopta un campo magnético de CC., par de frenado, estable y rápido, el ruido es pequeño.
Escenarios de aplicación
El polipasto eléctrico de cadena de altura reducida consta de dos carros de desplazamiento y un motor.. Estos combos compactos de grúa y carro ahorran realmente espacio! El carro está especialmente diseñado para adaptarse a la curvatura de la carcasa del polipasto de cadena., permitiendo que el polipasto se desplace más alto que la mayoría de las otras configuraciones de polipasto/carro. La grúa con carro se puede mover para acomodar una variedad de vigas., incluyendo vigas H, vigas universales, cajas prefabricadas, es, o vigas I.
Los polipastos de cadena de altura reducida son adecuados para lugares de trabajo que tienen requisitos estrictos en cuanto a la altura de elevación., y operar a alturas bajas del taller, especialmente para talleres temporales o lugares que necesitan ampliar el espacio de elevación efectivo.
Además, Estas grúas de altura reducida son ideales para aplicaciones con altura limitada y ofrecen eficiencia, seguro, y rendimiento sin mantenimiento. Ampliamente utilizado en molde, Fabricación de Maquinaria, almacenamiento y logística, construcción naval, construcción de puentes, y otras industrias.

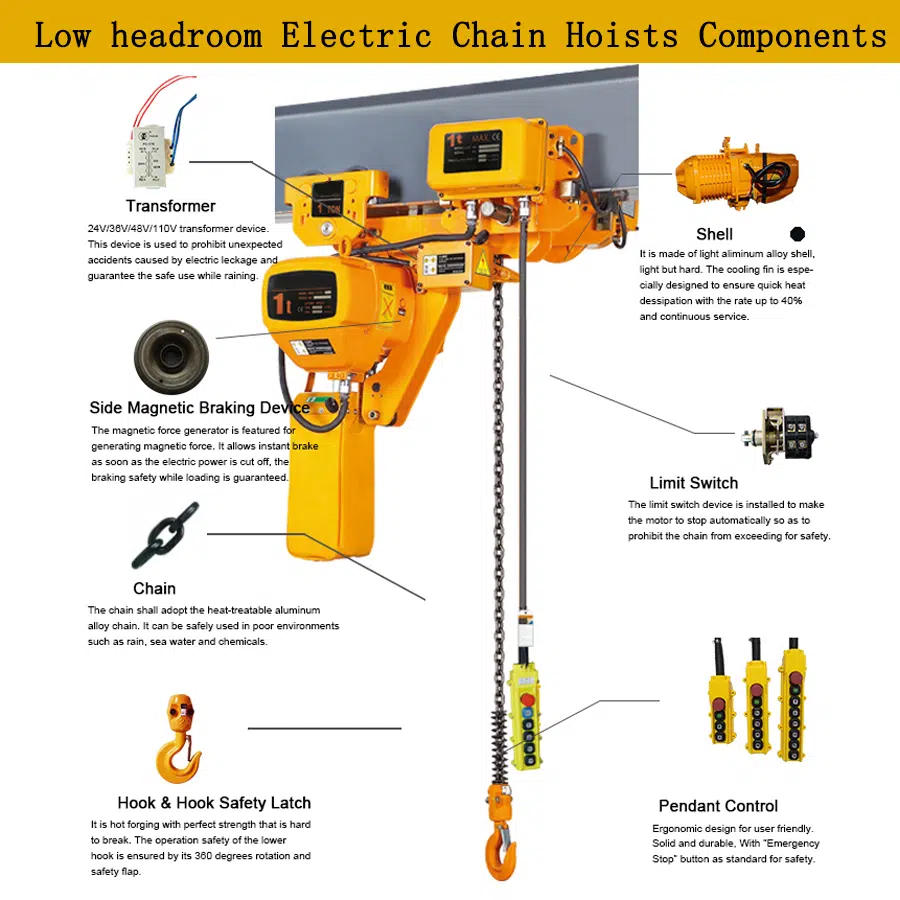

Componentes de polipastos eléctricos de cadena de altura baja
Motor de elevación
Utiliza un motor de elevación de alto rendimiento que puede durar 30 minutos con carga completa., y tiene aislamiento de grado B.
Cadena de elevación
La cadena de aleación de acero con bajo contenido de carbono hace que la cadena sea más resistente., fuerte, y resistente al desgaste, garantizar la seguridad durante el trabajo.
La superficie endurecida de la cadena de elevación puede evitar que los materiales del núcleo y los productos se ablanden., De este modo, la cadena de elevación se mantiene durante mucho tiempo con un alto rendimiento..
La cadena también puede extenderse según la solicitud del cliente., le permite usar más conveniente para ahorrar preocupaciones.
La cadena está equipada con una bolsa de cadena., hacer que el polipasto eléctrico luzca limpio y ordenado, y hermoso. La bolsa de cadena contiene aceite antioxidante para que la cadena no se oxide fácilmente., para extender la vida útil del polipasto eléctrico
Sistema de doble freno
Dos juegos de sistemas de frenos., no solo reduce la posibilidad de falla del freno sino que también aumenta su seguridad y beneficio para la radiación de calor.
1. Freno electromagnético
Este nuevo estilo de freno tiene características de dirección rápida y hacia adelante.. El uso de forros de freno de amianto prolongó considerablemente el ciclo de mantenimiento.. El sistema de frenos ha sido probado anteriormente. 22500 veces.
2. Freno mecanico
El frenado mecánico muy confiable y el freno electromagnético son coordinación mutua., Puede detener la máquina de girar en cualquier momento..
Diente de velocidad variable
El polipasto eléctrico de cadena estándar utiliza principalmente engranajes helicoidales confiables., Puede prolongar el levantamiento de servicio al reducir el impacto y la vibración del engrane.
El diseño especial del engranaje mejora la durabilidad del mismo., Y el engranaje está hecho de acero aleado., A través del tratamiento térmico fino profesional se obtiene la mayor resistencia..
- El polipasto eléctrico de cadena estándar utiliza principalmente un engranaje helicoidal confiable., Puede prolongar el levantamiento de servicio al reducir el impacto y la vibración del mallado.
- El diseño especial del engranaje mejora la durabilidad del engranaje., Y el engranaje está hecho de acero aleado., A través del tratamiento térmico fino profesional se obtiene la mayor resistencia..
Palanca de control con bajo voltaje.
El bajo voltaje estándar en la manija del polipasto de cadena es de 24v-36v. El bajo voltaje puede proteger eficazmente al operador para evitar daños por descarga eléctrica. (24V-36V es el estándar nacional obligatorio).
Ficha de datos
| Capacidad | Número de cadenas | Selección de velocidad | Velocidad de elevación | Fase | Voltaje | Frecuencia |
| (m/min) | (Voltaje) | (Hz) | ||||
| 0.5 montones | 1 | Velocidad única | 6.8 | 3-fase | 220-440 | 50/60 |
| 0.5 montones | 1 | Doble velocidad | 6.9 y 2.3 | 3-fase | 220-440 | 50/60 |
| 1 tonelada | 1 | Velocidad única | 6.6 | 3-fase | 220-440 | 50/60 |
| 1 tonelada | 1 | Doble velocidad | 6.9 y 2.3 | 3-fase | 220-440 | 50/60 |
| 1 tonelada | 2 | Velocidad única | 3.4 | 3-fase | 220-440 | 50/60 |
| 1 tonelada | 2 | Doble velocidad | 3.5 y 1.2 | 3-fase | 220-440 | 50/60 |
| 2 montones | 1 | Velocidad única | 6.6 | 3-fase | 220-440 | 50/60 |
| 2 montones | 1 | Doble velocidad | 6.8 y 2.3 | 3-fase | 220-440 | 50/60 |
| 2 montones | 2 | Velocidad única | 3.3 | 3-fase | 220-440 | 50/60 |
| 2 montones | 2 | Doble velocidad | 3.3 y 1.1 | 3-fase | 220-440 | 50/60 |
| 3 montones | 1 | Velocidad única | 5.4 | 3-fase | 220-440 | 50/60 |
| 3 montones | 1 | Doble velocidad | 5.4 & 1.8 | 3-fase | 220-440 | 50/60 |
| 3 montones | 2 | Velocidad única | 4.4 | 3-fase | 220-440 | 50/60 |
| 3 montones | 2 | Doble velocidad | 4.5 y 1.5 | 3-fase | 220-440 | 50/60 |
| 3 montones | 3 | Velocidad única | 2.2 | 3-fase | 220-440 | 50/60 |
| 3 montones | 3 | Doble velocidad | 2.4 y 0.8 | 3-fase | 220-440 | 50/60 |
| 5 montones | 2 | Velocidad única | 2.7 | 3-fase | 220-440 | 50/60 |
| 5 montones | 2 | Doble velocidad | 2.7 y 0.9 | 3-fase | 220-440 | 50/60 |

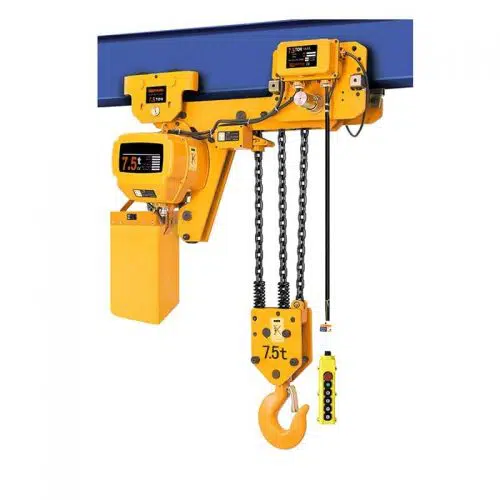

| 7.5 montones | 3 | Velocidad única | 1.8 | 3-fase | 220-440 | 50/60 |
| 7.5 montones | 3 | Doble velocidad | 1.8 y 0.6 | 3-fase | 220-440 | 50/60 |
| 10 montones | 4 | Velocidad única | 2.7 | 3-fase | 220-440 | 50/60 |
| 10 montones | 4 | Doble velocidad | 2.7 y 0.9 | 3-fase | 220-440 | 50/60 |
| 15 montones | 6 | Velocidad única | 1.8 | 3-fase | 220-440 | 50/60 |
| 15 montones | 6 | Doble velocidad | 1.8 y 0.6 | 3-fase | 220-440 | 50/60 |
| 20 montones | 8 | Velocidad única | 1.4 | 3-fase | 220-440 | 50/60 |
| 20 montones | 8 | Doble velocidad | 1.5 y 0.6 | 3-fase | 220-440 | 50/60 |
| 25 montones | 10 | Velocidad única | 1.1 | 3-fase | 220-440 | 50/60 |
| 25 montones | 10 | Doble velocidad | 1.2 & 0.4 | 3-fase | 220-440 | 50/60 |
| 30 montones | 12 | Velocidad única | 0.9 | 3-fase | 220-440 | 50/60 |
| 30 montones | 12 | Doble velocidad | 1.0 y 0.3 | 3-fase | 220-440 | 50/60 |
| 35 montones | 16 | Velocidad única | 0.7 | 3-fase | 220-440 | 50/60 |
| 35 montones | 16 | Doble velocidad | 0.7 y 0.25 | 3-fase | 220-440 | 50/60 |
Comparado con el polipasto eléctrico de cable
Ventajas de los polipastos eléctricos de cadena: punto de elevación fijo. Talla pequeña, instalación conveniente, la cadena no es fácil de gruñir.
Pero relativamente, La velocidad de los polipastos eléctricos de cadena es más lenta y más adecuada para un funcionamiento de precisión.. El error de inicio del punto no excede 1 cm. Como el utilizado en las fábricas de moldes., centrales eólicas, fabricación de automóviles, y ascensión sincrónica en la representación escénica.
¿Qué es el espacio libre??
El espacio libre es el espacio desde el punto de elevación hasta el soporte del gancho completamente elevado.. (Para polipastos de cadena con soportes de enganche, la dimensión del espacio libre es la distancia entre el soporte del enganche superior y el soporte del enganche inferior completamente elevado.)
