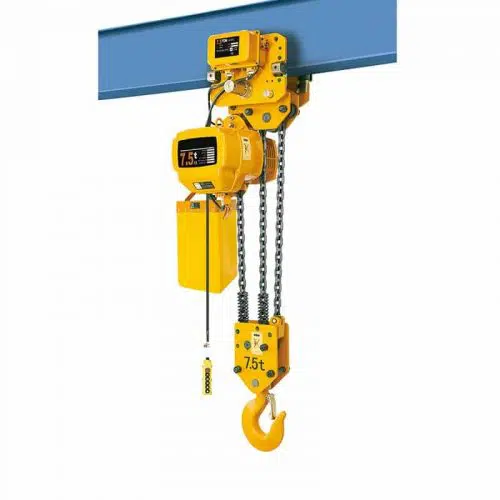

الرافعات ذات السلسلة الكهربائية ذات العربات الآلية عبارة عن معدات خفيفة وصغيرة لمعالجة المواد تتكون من محرك كهربائي, آلية الإرسال, وضرس. كأداة رفع مرنة ومستقرة, فهو يساعد بشكل كبير على تحسين الإنتاجية وكفاءة العمل. يمكن تعليقها من عوارض I أو أقواس ثابتة أو تجهيزها بعوارض مفردة ومزدوجة لأعمال الرفع الثقيلة.
يتم تصنيع رافعات السلسلة الكهربائية ذات العربات الآلية وفقًا لمعايير التصنيع الدولية الصارمة. قدرة الرفع هي 0.5 ل 35 طن, وارتفاع الرفع هو 3 ل 100 متر. الطبقة العاملة هي M3 أو M4. رافعات السلسلة الكهربائية ذات العربات الآلية أصغر حجمًا, ولاعة, أكثر هدوءا, وأكثر دقة.
| يكتب | عربة بمحركات |
| قدرة الرفع | 0.5 ل 35 طن |
| ارتفاع الرفع | 3 ل 100 متر |
| تشغيل الرافعات | الكهرباء |
| تشغيل العربة | الكهرباء |
| واجب العمل | M3, م4 |
| طريقة الوظيفة | كهربائي |
| درجة الحرارة المحيطة | -20~40 درجة مئوية |
مقدمة
الرافعات ذات السلسلة الكهربائية ذات العربات التي تعمل بمحرك هي معدات رفع خفيفة وصغيرة. يتكون من محرك, آلية الإرسال, وعجلة السلسلة. جميلة تبحث عن, متينة ومتينة. يتم إخماد التروس الداخلية على الساخن ثم تزيد من مقاومة التآكل للعتاد والمتانة. اعتماد التكنولوجيا المتقدمة الدولية, صنعة جيدة, وعجلة التروس مناسبة تمامًا.
- هيكل مدمج, حجم صغير, وزن الجسم الخفيف
- موثوق, عملية سهلة, نطاق استخدام واسع.
ماذا يمكننا أن نقدم لك?
قدرة الرفع:500 كجم ل 35 طن (500 كلغ,1 طن, 2 طن, 3 طن, 5 طن, 7.5 طن, 10 طن, 15 طن, 20 طن, 25 طن, 30 طن, 35 طن).
يتم تخصيص ارتفاع الرفع وفقًا لمتطلبات الاستخدام الخاصة بك.
الغرض الرئيسي من رافعة السلسلة الكهربائية?
دولار أمريكي للرفع أو التحميل. أو رفع الأشياء الثقيلة للعمل أو الاحتفاظ بها في الإصلاح.
يمكن التحكم به عن طريق مقبض على الأرض أو سلك(بدون سلك) جهاز التحكم.
يمكن تعليقها وتثبيتها للاستخدام أو مطابقتها لعربة كهربائية أحادية السكة.
سمات
- هيكل مدمج, حجم صغير, وزن الجسم الخفيف
- موثوق, عملية سهلة, نطاق استخدام واسع.
ميزات الهيكل
- يختار الجسم استخدام غلاف الشد عالي القوة أو علبة الألمنيوم المصبوبة, عملية صب البثق تصنيع دقيق الجدران رقيقة, حجم صغير, وزن خفيف, قوة عالية.
- نظام منفصل لضبط السرعة, ختم المستوى 2 آلية تروس سرعة النقل المحورية مع نظام تزييت حمام الزيت طويل الخدمة.
- يتم استخدام قابض تعدين مسحوق الرافعة الكهربائية لجهاز الحماية من الحمل الزائد. قرص الفرامل يعتمد المجال المغناطيسي العاصمة, عزم الكبح, مستقرة وسريعة, الضوضاء صغيرة.
سيناريوهات التطبيق
- تستخدم على نطاق واسع في المصانع, تخزين, محطة طاقة الرياح, الخدمات اللوجستية, ميناء, ومجالات البناء.
- دولار أمريكي للرفع أو التحميل. أو رفع الأشياء الثقيلة للعمل أو الاحتفاظ بها في الإصلاح.
- يمكن التحكم به عن طريق مقبض على الأرض أو سلك(بدون سلك) جهاز التحكم.
- يمكن تعليقها وتثبيتها للاستخدام أو مطابقتها لعربة كهربائية أحادية السكة
تعد الرافعات ذات السلسلة الكهربائية ذات العربات الآلية حلاً فعالاً من حيث التكلفة لاحتياجات الرفع للأشخاص من خلال توفير موقع تحميل دقيق وأدوات تحكم سهلة الاستخدام, حتى مع الأحمال الثقيلة.
عادة, يتم استخدام رافعات السلسلة الكهربائية ذات العربات الآلية للرفع, نقل, تحميل, وتفريغ المواد في المستودعات, المصانع, محطات طاقة الرياح, ورش عمل, إلخ. بالإضافة إلى هذا, تعتبر رافعات السلسلة الكهربائية المزودة بمحركات مثالية لعمليات التجميع على الرافعات رافعات محطة العمل مع الأذرع, أو لعمليات الصيانة.
معلومات تقنية
رافعات السلسلة الكهربائية ذات العربات الآلية أصغر حجمًا, أخف وزنًا وأقوى نظرًا لبنيتها المدمجة وعملية تشكيل الجدران الرقيقة. فضلاً عن ذلك, لقد عزز الترس الداخلي مقاومة التآكل والمتانة من خلال التبريد, مما يجعل الرافعة جميلة وسهلة التحكم.

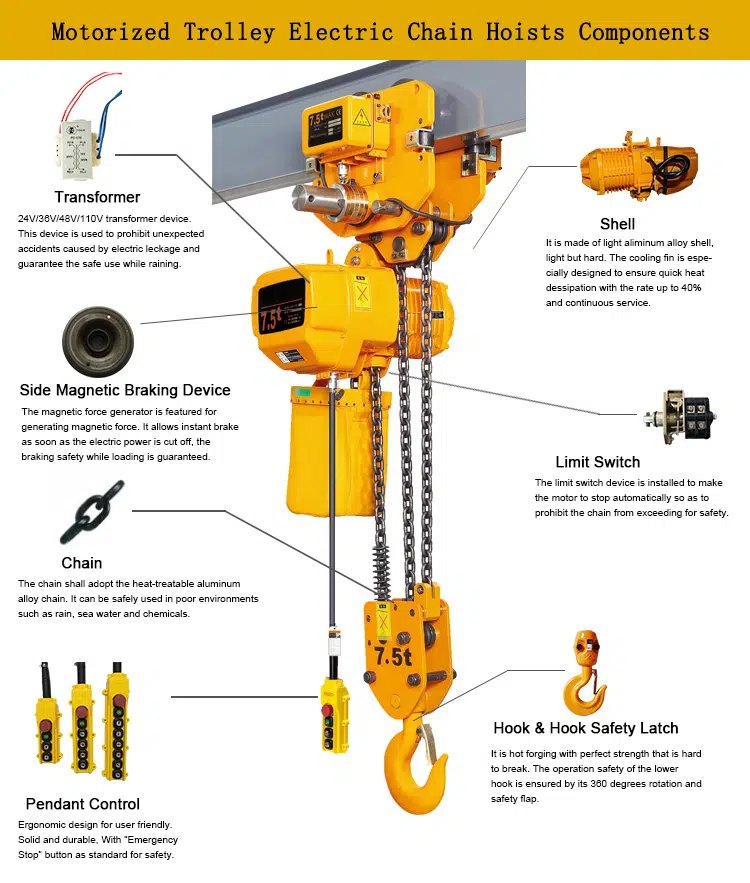

هيكل متطور
يتميز هيكل الرافعات ذات السلسلة الكهربائية المزودة بمحرك بقشرة مطاطية عالية القوة, والتي يمكن أيضًا تصميمها وفقًا لمتطلباتك. تتميز رافعات السلسلة الكهربائية ذات العربات الآلية لدينا بنظام التحكم في السرعة المنفصلة. تعتمد آلية تروس النقل المحورية ذات المرحلتين على نظام تزييت حمام الزيت طويل العمر. تعتمد الحماية من التحميل الزائد على قابض تعدين مسحوق الرافعة الكهربائية. قرص الفرامل يعتمد المجال المغناطيسي DC, مع عزم دوران كبير للكبح, مستقر, سريع, وانخفاض مستوى الضجيج.
هيكل متين من الألومنيوم المصبوب
إن غلاف رافعات السلسلة الكهربائية ذات العربات الآلية الخاصة بنا مصنوع من سبائك الألومنيوم, الذي يحمي المكونات الداخلية للرافعات الكهربائية ذات العربات الكهربائية من المطر والغبار. بعبارة أخرى, سيكون للرافعة الخاصة بك عمر أطول. والألمنيوم المستخدم في صناعة الرافعة صديق للبيئة ويضمن بيئة عمل صحية خالية من الملوثات, يقود, والمواد السامة. زائد, من السهل جدًا تنظيفها.
محرك فعال
تم تصميم وتصنيع رافعات السلسلة الكهربائية ذات العربات الآلية خصيصًا لرافعة العربة, مما يجعل الرافعة تعمل بشكل مستمر لحوالي 30 دقائق مع حمولة كاملة, مع الأداء والكفاءة العالية. فضلاً عن ذلك, تصل درجة عزل المحرك لدينا إلى درجة F, وتصل درجة الحماية إلى IP55. يساعد إطار المحرك المصنوع من المشتتات الحرارية المصنوعة من الألومنيوم عالي الجودة على حماية المحرك من الحرارة الزائدة.
نظام الفرامل المزدوج
يعد نظام الكبح عالي الجودة سرًا للرافعة عالية الجودة. تحتوي الرافعات ذات السلسلة الكهربائية ذات العربات الآلية على نظام فرملة مزدوج – الميكانيكية والكهربائية. يتم دمج الفرامل الكهرومغناطيسية مع الفرامل الميكانيكية لتشكيل نظام فرملة مزدوج كامل. لذلك, التحكم في الكتلة الكهربائية مريح للغاية, ويمكن ضمان السلامة عند العمل.
مقبض تحكم بالضغط المنخفض
الجهد المنخفض القياسي على مقبض الرافعة الكهربائية هو 24v-36v, والتي يمكن أن تحمي المشغل بشكل فعال من الصدمات الكهربائية. معيار الجهد المنخفض يجعل العجلة المسننة الكهربائية مناسبة للميكانيكيين ومحلات الآلات الصغيرة, حيث يمكن توصيل الرافعة بمأخذ كهربائي قياسي.
احتياطات لاستخدام رافعات السلسلة الكهربائية ذات العربات الآلية
ورقة البيانات
| سعة | عدد السلاسل | اختيار السرعة | سرعة الرفع | مرحلة | الجهد االكهربى | تكرار |
| (م/دقيقة) | (الجهد االكهربى) | (هرتز) | ||||
| 0.5 طن | 1 | سرعة واحدة | 6.8 | 3-مرحلة | 220-440 | 50/60 |
| 0.5 طن | 1 | سرعة مضاعفة | 6.9 و 2.3 | 3-مرحلة | 220-440 | 50/60 |
| 1 طن | 1 | سرعة واحدة | 6.6 | 3-مرحلة | 220-440 | 50/60 |
| 1 طن | 1 | سرعة مضاعفة | 6.9 و 2.3 | 3-مرحلة | 220-440 | 50/60 |
| 1 طن | 2 | سرعة واحدة | 3.4 | 3-مرحلة | 220-440 | 50/60 |
| 1 طن | 2 | سرعة مضاعفة | 3.5 و 1.2 | 3-مرحلة | 220-440 | 50/60 |
| 2 طن | 1 | سرعة واحدة | 6.6 | 3-مرحلة | 220-440 | 50/60 |
| 2 طن | 1 | سرعة مضاعفة | 6.8 و 2.3 | 3-مرحلة | 220-440 | 50/60 |
| 2 طن | 2 | سرعة واحدة | 3.3 | 3-مرحلة | 220-440 | 50/60 |
| 2 طن | 2 | سرعة مضاعفة | 3.3 و 1.1 | 3-مرحلة | 220-440 | 50/60 |
| 3 طن | 1 | سرعة واحدة | 5.4 | 3-مرحلة | 220-440 | 50/60 |
| 3 طن | 1 | سرعة مضاعفة | 5.4 & 1.8 | 3-مرحلة | 220-440 | 50/60 |
| 3 طن | 2 | سرعة واحدة | 4.4 | 3-مرحلة | 220-440 | 50/60 |
| 3 طن | 2 | سرعة مضاعفة | 4.5 و 1.5 | 3-مرحلة | 220-440 | 50/60 |
| 3 طن | 3 | سرعة واحدة | 2.2 | 3-مرحلة | 220-440 | 50/60 |
| 3 طن | 3 | سرعة مضاعفة | 2.4 و 0.8 | 3-مرحلة | 220-440 | 50/60 |
| 5 طن | 2 | سرعة واحدة | 2.7 | 3-مرحلة | 220-440 | 50/60 |
| 5 طن | 2 | سرعة مضاعفة | 2.7 و 0.9 | 3-مرحلة | 220-440 | 50/60 |
| 7.5 طن | 3 | سرعة واحدة | 1.8 | 3-مرحلة | 220-440 | 50/60 |
| 7.5 طن | 3 | سرعة مضاعفة | 1.8 و 0.6 | 3-مرحلة | 220-440 | 50/60 |
| 10 طن | 4 | سرعة واحدة | 2.7 | 3-مرحلة | 220-440 | 50/60 |
| 10 طن | 4 | سرعة مضاعفة | 2.7 و 0.9 | 3-مرحلة | 220-440 | 50/60 |
| 15 طن | 6 | سرعة واحدة | 1.8 | 3-مرحلة | 220-440 | 50/60 |
| 15 طن | 6 | سرعة مضاعفة | 1.8 و 0.6 | 3-مرحلة | 220-440 | 50/60 |
| 20 طن | 8 | سرعة واحدة | 1.4 | 3-مرحلة | 220-440 | 50/60 |
| 20 طن | 8 | سرعة مضاعفة | 1.5 و 0.6 | 3-مرحلة | 220-440 | 50/60 |
| 25 طن | 10 | سرعة واحدة | 1.1 | 3-مرحلة | 220-440 | 50/60 |
| 25 طن | 10 | سرعة مضاعفة | 1.2 & 0.4 | 3-مرحلة | 220-440 | 50/60 |
| 30 طن | 12 | سرعة واحدة | 0.9 | 3-مرحلة | 220-440 | 50/60 |
| 30 طن | 12 | سرعة مضاعفة | 1.0 و 0.3 | 3-مرحلة | 220-440 | 50/60 |
| 35 طن | 16 | سرعة واحدة | 0.7 | 3-مرحلة | 220-440 | 50/60 |
| 35 طن | 16 | سرعة مضاعفة | 0.7 و 0.25 | 3-مرحلة | 220-440 | 50/60 |
بالمقارنة مع رافعة حبل الأسلاك الكهربائية
ميزة رافعات السلسلة الكهربائية: مكان الرفع الثابت. حجم صغير, تركيب مناسب, السلسلة ليست سهلة الزمجرة.
ولكن نسبيا, سرعة الرافعات الكهربائية أبطأ وأكثر ملاءمة للتشغيل الدقيق. لا يتجاوز خطأ نقطة البداية 1 سم. مثل المستخدمة في مصانع القوالب, محطات طاقة الرياح, تصنيع السيارة, والصعود المتزامن في الأداء المسرحي.
